井口安全控制系統也叫井口控制盤，今天我們來學習其該系統的組成及其是如何進行分類的。

1、系統組成

典型井口安全控制系統組成如圖 1 所示。

2、分類

2.1 按控制井口數量可分為：

a）單井安全控制系統：用于控制單井安全閥開關的控制系統。

b）多井安全控制系統：用于控制兩口及以上數量井口安全閥開關的控制系統。

2.2 按動力源驅動方式可分為：

a）氣動井口安全控制系統。

b）手動液壓井口安全控制系統。

c）氣液混控井口安全控制系統。

d）電動液壓井口安全控制系統。

3、代號及型號表示方法

3.1 驅動方式代號

驅動方式和代號為：

a）氣體驅動方式：Q。

b）手動液壓驅動方式：Y。

c）氣液混控驅動方式：QY。

d）電動液壓驅動方式：DY。

3.2 控制對象代號

用阿拉伯數字（1，2，···）表示控制井口數量，如有需要，可增加以下基本信息：

a）翼安全閥：W。

b）主安全閥：M。

c）井下安全閥：S。

3.3 控制類型代號

控制類型和代號為：

a）自動控制：A。

b）手動控制：H。

c）遠程控制：R。

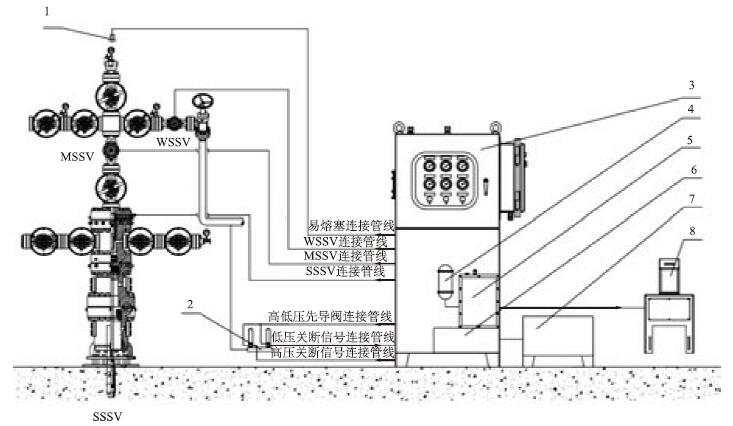

說明：1——易熔塞；2——導閥；3——井口控制柜；4——蓄能器；

5——油箱；6——動力源；7——空壓機；8——ESD控制站。

圖 1 典型井口安全控制系統組成

3.4 額定壓力等級

表示井口控制系統的額定輸出能力。當有多種輸出壓力等級時，取最大額定壓力等級。額定壓力等級見表 1。

表 1 井口安全控制系統額定工作壓力與壓力等級對應表

3.5 型號表示方法

示例：

JK-DY-1WMS-AH-70 表示電液井口安全控制系統，控制類型為自動和手動控制，控制對象為 1 口井，包含翼安全閥、主安全閥和井下安全閥控制，額定輸出壓力等級為 70MPa。

以上就是今天的分享！我公司提供井口安全控制系統（井口控制盤）的方案設計、定制生產等服務，并參與了井口安全控制系統標準《SY/T 7603-2020 石油天然氣鉆采設備 井口安全控制系統》的首次制定的全過程，歡迎有需要有朋友前來咨詢！
