設備簡介：

井口安全控制系統（井口控制盤）（Wellhead control panel 簡稱：WHCP），也稱為井口/井下安全閥控制系統，設備按控制井口數可分為單井口控制盤和多井口控制盤。

井口安全控制系統（井口控制盤）主要應用于油、氣井地面及井下安全閥的控制，為野外無人值守環境的油（氣）井提供安全保護，可有效的防止或者減少油氣井事故。適用于陸地、海洋平臺、人工島、沙漠等各種野外環境的高壓、高產、高危油（氣）井。

設備具有緊急關斷，遠程關斷，工藝關斷，火災關斷等功能，動力可采用儀表風、天然氣、氮氣、太陽能、交流電、直流電。

主要技術參數：

?  控制井數：單井/多井；（常用1-20井，更高請咨詢）

?  控制閥門類型：井下安全閥（SCSSV）、地面安全閥（SSV）、ESDV、其它液動或氣動閥門；

?  壓力輸出范圍：0～30000PSI；（更高壓力請咨詢）

?  環境溫度：- 40～60℃；

?  易熔塞熔化溫度：160℉（71℃）～281℉（138℃）*可選；

?  防爆等級：不低于ExdIIBT4；

?  防護等級：不低于IP65；

?  柜體材質：不銹鋼（304/316/316L）*可選；

?  驅動方式：氣動/手動/電動/太陽能。

可選配置與功能：

?  壓力采集；溫度采集；H2S氣體探測；

?  可燃氣體濃度探測；RTU；太陽能供電系統；氮氣氣源。

參考執行標準：

?  SY/T 7603 石油天然氣鉆采設備 井口安全控制系統；

?  APISPEC6A 井口裝置與采油樹設備規范；

?  APISPEC14A 井下安全閥設備規范；

?  APISPEC14D 海上用井口上部安全閥和水下安全閥規范；

?  APIRP14B 井下安全閥系統的設計，安裝，修理和操作；

?  APIRP14C 海上生產平臺地面安全系統的分析、設計、安裝和測試；

?  APIRP500 石油裝置用電氣設備位置分類的推薦規程；

?  APIRP55 如何操作含硫化氫的石油天然氣生產裝置及氣體加工廠；

?  IEC60529 外殼防護等級（IP代碼）；

?  IEC60079 電氣防爆規范；

?  SY/T0310 灘海石油工程儀表與自動控制技術規范；

?  ASME VIII 壓力容器建造規則；

?  ASMEB 31.3 工藝管道。

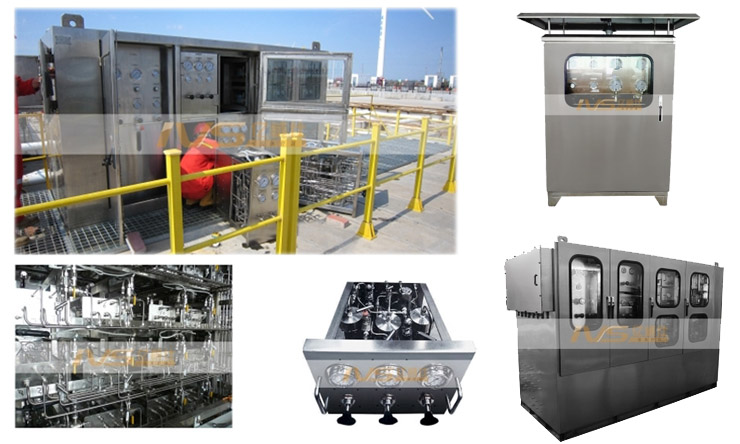

設備參考圖片：

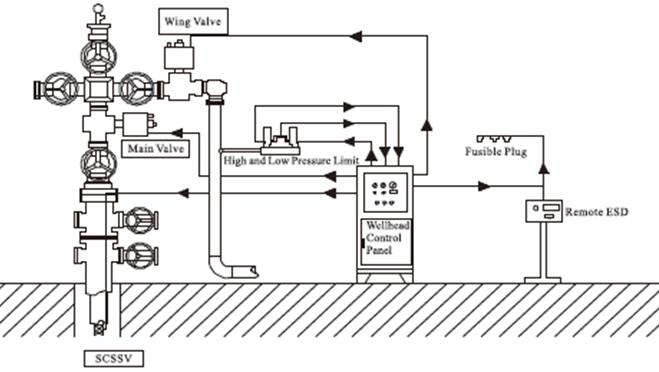

系統原理圖：
