鋼鋁復合散熱器（steel-aluminum compound radiator，以下簡稱散熱器）是一種由立柱鋼管與鋁翼管脹接復合后，再與上下鋼管聯箱組合焊接成型的散熱器。

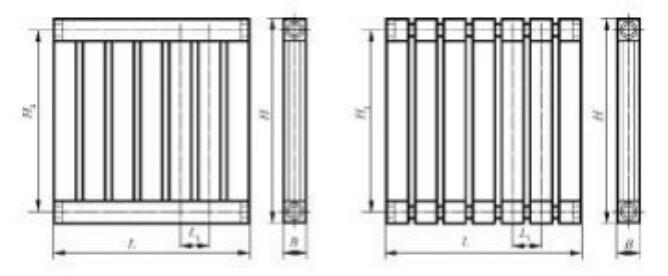

a）裝飾罩整組卡裝	b）裝飾罩單柱卡裝
說明：L——組合長度；H1——同側進出水口中心距；B——寬度；H——高度；L1——柱間距。
圖 1 散熱器結構示意圖

今天我們來學習關于該型散熱器的性能試驗方法。

1、工作壓力

1.1 散熱器試驗壓力應為工作壓力的 1.5 倍。

1.2 散熱器壓力試驗應采用液壓或氣壓試驗方法，在專用試驗臺上逐組檢驗；壓力計精度不應低于 1.5 級，量程為 2.5MPa。

1.3 液壓試驗時穩壓時間應為 2min，散熱器不滲漏為合格；氣壓試驗時穩壓時間應為 1min，散熱器在試驗水槽中不冒氣泡為合格。

2、名義散熱量

名義散熱量檢驗應符合 GB/T 13754 的規定。當同側進出水口中心距 300mm≤H1≤700mm 時，檢驗樣品的長度為（1000±100）mm；900mm≤H1≤1800mm 時，檢驗樣品的長度為（500±100）mm。

3、脹接質量

脹接復合剪應力應按附錄 A 的規定檢驗。

4、焊接質量

焊接質量應采用目測方法檢驗。

5、螺紋質量

散熱器接口管螺紋應采用目測方法檢驗后，再采用 B 級螺紋規檢驗。

6、涂層質量

6.1 涂層附著力應按 GB/T 9286-1998 中 1.4 的規定檢驗。

6.2 涂層耐沖擊性應按 GB/T 1732 的規定檢驗。

6.3 涂層表面質量應采用目測方法檢驗。

7、尺寸與偏差

7.1 鋼管壁厚應采用精度為 0.02mm 的游標卡尺或壁厚千分尺檢驗。

7.2 鋼管外徑和鋁翼管內徑應采用精度為 0.02mm 的游標卡尺檢驗，壁厚應采用壁厚千分尺檢驗。

7.3 外形尺寸與極限偏差應采用精度為 0.02mm 的通用量具檢驗。

7.4 形位公差應采用寬座直角尺、塞尺和不低于三級的平臺配合檢驗。
