          1. 閥門啟閉扭矩測試方法與測試要求

            2022-08-17 0 編輯:億威仕 | 試驗機

            今天給大家帶來的分享是關于閥門啟閉扭矩測試方法與測試要求的內容,內容適用于閘閥等多回轉閥門和球閥等部分回轉閥門的啟閉過程操作扭矩測試。

            1、測試方法

            閥門啟閉扭矩測試,由扭矩測試裝置完成。扭矩測試裝置由扭矩傳感器,扭矩輸出型驅動裝置,位置傳感器、控制單元,數據輸出設備等組成,典型原理圖如圖 1 所示。

            2、測試要求

            2.1 扭矩傳感器一端與被測閥門連接,另一端與驅動裝置連接。兩端部應采用帶止口定位的法蘭連接,以確保驅動裝置輸出軸與閥桿同軸。

            2.2 驅動裝置的運動由控制單元控制。

            2.3 由扭矩傳感器和位置傳感器輸出的電信號,輸入控制單元轉換后,其測試過程及結果數據應能顯示、打印、貯存。

            2.4 閥門啟閉扭矩測試,應按制造廠或用戶要求的壓力工況進行測試。在閥門壓力試驗下進行測試時,應符合 GB/T 13927 或 GB/T 26480 的規定。

            2.5 扭矩測試裝置所用扭矩傳感器、位置傳感器的精度應不大于 0.5%,系統測量誤差應不大于 2%。

            2.6 閘閥等多回轉型扭矩測試裝置的輸出轉速應為 18r/min 或 36r/min。為保持扭矩測試曲線的連續性,輸出軸每轉1圈其扭矩采樣點應不少于 120 個。輸出轉速、采樣點也可按訂貨合同的要求。

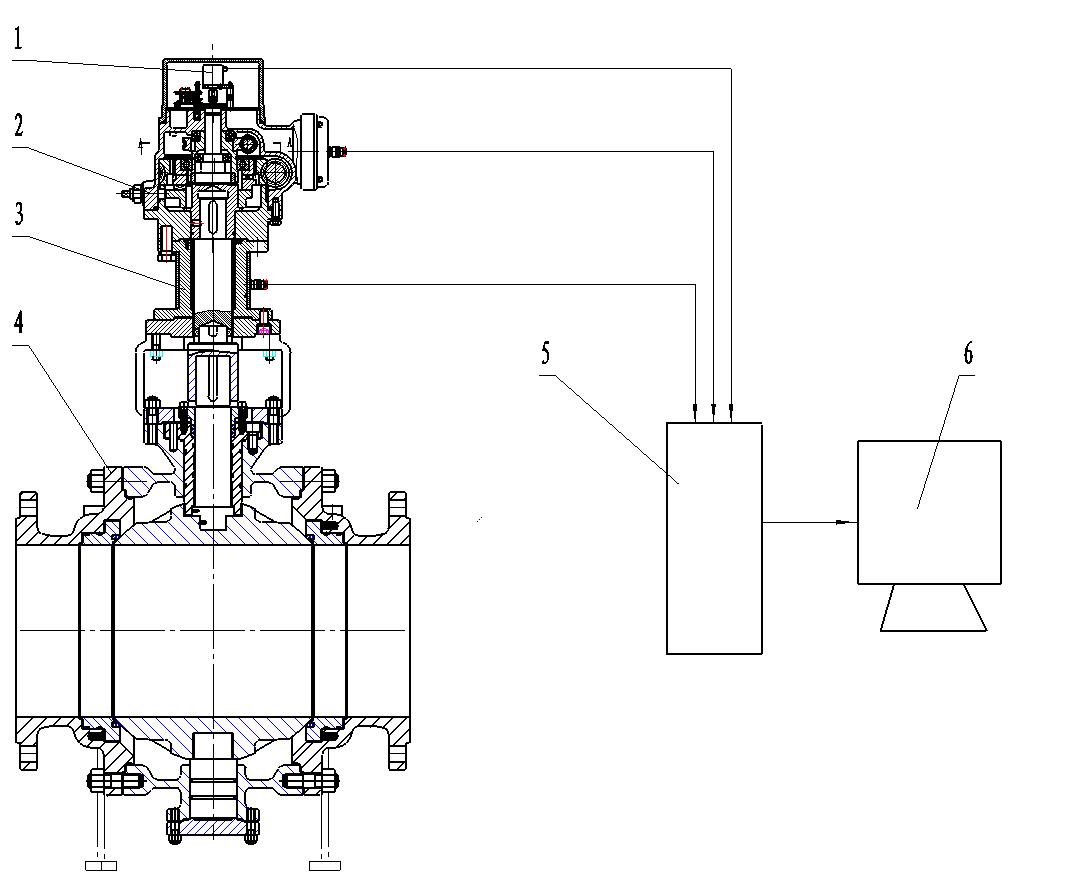

            圖 1 典型扭矩測試裝置原理圖

            說明:1——位置傳感器;2——扭矩輸出型驅動裝置;3——扭矩傳感器;4——被測閥門;5——控制單元;6——數據輸出。

            圖 1 典型扭矩測試裝置原理圖

            2.7 球閥等部分回轉型扭矩測試裝置的輸出轉速應為 0.125r/min~1r/min。為保持扭矩測試曲線的連續性,在 0~100% 測量范圍內的采樣點,每 1% 變化量應不少于 1 個。輸出轉速、采樣點也可按訂貨合同的要求。

            2.8 扭矩測試裝置安裝方式可為臥式或立式。

            2.9 為便于扭矩測試裝置與被測閥門安裝,大規格扭矩測試裝置應設置起吊位,使其平穩吊裝。

            2.10 扭矩測試裝置應具有限定測試最大扭矩的功能,傳感器檢測到測試最大扭矩值時,能緊急切斷電源,停止工作,最大限度保證扭矩傳感器和被測試閥門不被損壞。

            2.11 扭矩測試裝置與被測閥的連接應符合 GB/T 12222、GB/T 12223 或 ISO 5210:2017、ISO 5211:2017 的規定,或按訂貨合同的要求。


            以上就是今天的分享!如果您對用于上述試驗的閥門扭矩測試裝置感興趣,歡迎與我們聯系!
