自動控制回流閥是一種帶有旁路的自動閥門，安裝于泵的出口，通常為T形三通結構；主路為對流量敏感的止回閥，可以防止介質倒流；旁路為減壓閥，可以提供保護泵安全運行的最小連續流量；主路和旁路之間可以實現自動切換。今天我們來學習關于該型閥門的檢驗和試驗方法的內容。

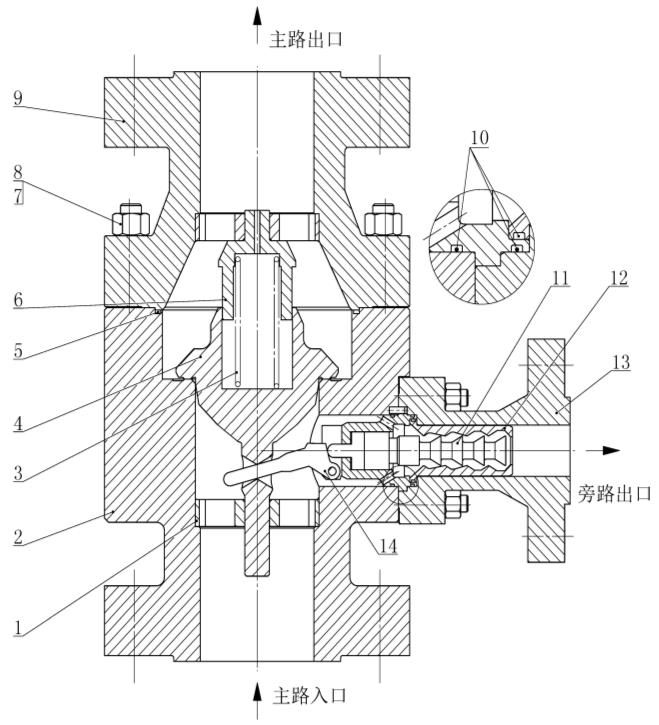

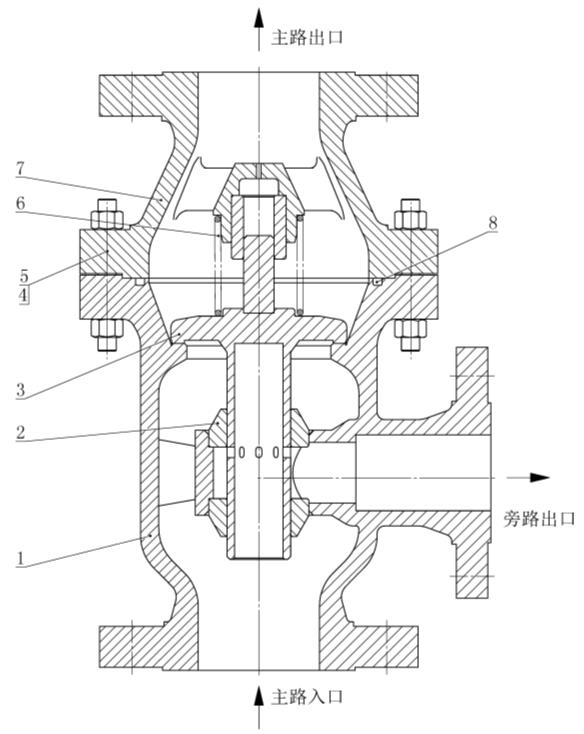

說明： 1——閥體； 2——旁通套筒； 3——止回閥瓣；  4——螺柱； 5——螺母； 6——彈簧；  7——閥蓋；8——密封墊。	說明：1——支撐盤；2——閥體；3——彈簧； 4——止回閥瓣；5——密封墊；6——導桿螺套； 7——螺母；8——螺柱；9——閥蓋； 10——密封圈；11——渦旋塞；12——渦旋襯套； 13——旁通閥體；14——操縱桿。
圖 1 低壓型自動控制回流閥	圖 2 高壓型自動控制回流閥

1、材料成分分析

在閥體、閥蓋和止回閥瓣的本體材料上取樣，鉆屑取樣應在表面 6.5mm 之下。

2、殼體材質力學性能

用殼體同爐號、同批熱處理的試棒按 GB/T 228.1 規定的方法進行。

3、主路壓力降

應按 GB/T 30832 的規定測量主路壓力降，測量結果應是 3 次試驗值的算術平均值，最大最小值之差相對于平均值的偏差應不超過 1.2%。

4、切換點

應按 GB/T 30832 的試驗裝置進行試驗，逐步增加主路流量，直至旁路流量為零或不再變小，此時測得的主路流量即為切換點，切換點測量結果應該是 3 次試驗值的算術平均值，最大最小值之差相對于平均值的偏差應不超過 1.2%。

5、旁路流量系數

應按 GB/T 30832 的規定測量旁路流量系數。

6、殼體強度試驗

應按 GB/T 13927 的規定進行。

7、密封試驗

7.1 主路密封試驗

應按 GB/T 13927 中止回閥密封試驗的規定進行。

7.2 高壓型旁路密封試驗

關閉閥門旁路，封堵閥門主路出口，從主路進口加壓，應按 GB/T 13927 中止回閥密封試驗的規定測量旁路出口泄漏率。

8、標志

目視檢查。

9、無損檢測

按規定對相關部位進行檢查。
