石油測井儀器由地面儀器及下井儀器組成。壓力試驗與高溫高壓試驗是下井儀器的型式試驗項目，對應的性能要求及試驗方法見以下內容。

1.1 性能要求

1.1 下并儀器溫度、壓力分級

下井儀器最高工作溫度分級為：85℃，100℃，125℃，155℃，175℃，200℃，250℃，315℃，400℃。

下井儀器最大環境壓力分級為：30MPa，40MPa，50MPa，60MPa，70MPa，80MPa，100MPa，120MPa，140MPa，160MPa，190MPa，220MPa，240MPa，300MPa。

1.2 下井儀器溫度、壓力計算公式

選取下井儀器最高工作溫度和最大環境壓力，可按當地油氣田井下溫度t和井下壓力 p 值為依據，其計算公式如下：

ａ）油氣田井下溫度t按式（1）計算：

t＝t₀+h?L/100 ?????????（1）

式中：

t——井下溫度，單位為攝氏度（℃）；

t₀——地表溫度，單位為攝氏度（℃）；

h——井深，單位為米（m）；

Ｌ——地溫梯度，單位為攝氏度每 100米（℃/100m）。

ｂ）油氣田井下壓力 p 按式（2）計算：

p＝h?ρ?g*10^-3 ?????????（1）

式中：

p——井下壓力，單位為兆帕（ＭＰａ）；

g——重力加速度，單位為米每二次方秒（g=9.8m/s2）；

h——井深，單位為米（ｍ）；

ρ——鉆井液密度，單位為克每立方厘米（g/cm3）。

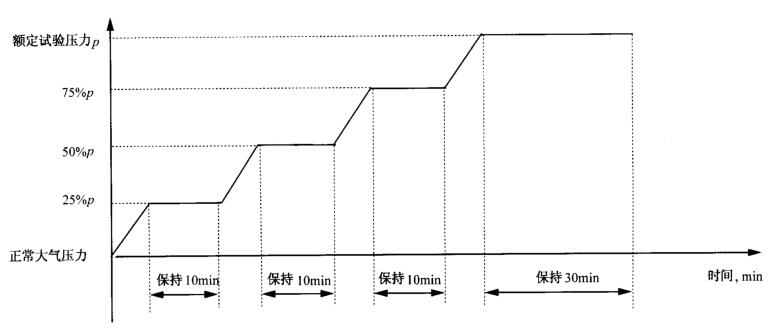

圖 1 壓力試驗時序圖

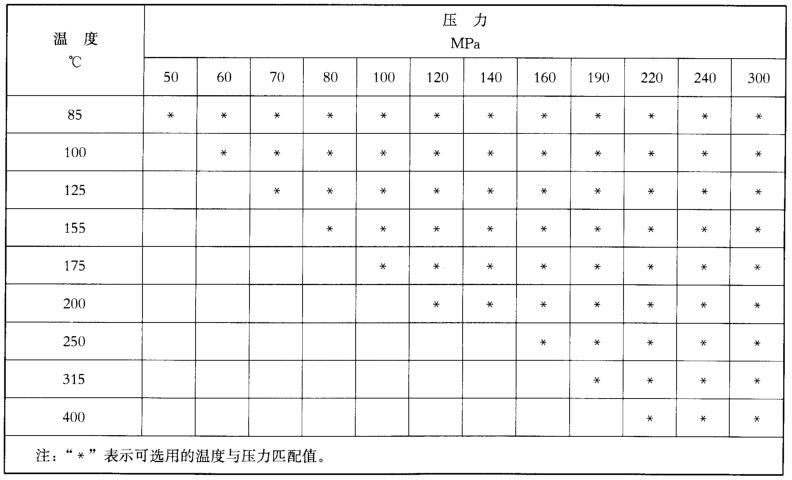

表 1 裸眼井溫度與壓力匹配

2、試驗方法

2.1 壓力試驗

壓力試驗時序按照圖 1 進行。

a）檢查儀器密封性能和外觀，無異常后，將被試儀器放入高壓試驗裝置內。

b）按 1.2 選取參數，將壓力逐漸升到額定值，最高壓力下恒壓 30min，再降至正常大氣壓。

c）試驗結束后，取出儀器，檢查外觀應無變形、無損傷，密封無滲漏；絕緣性能及電性能應符合產品標準要求。

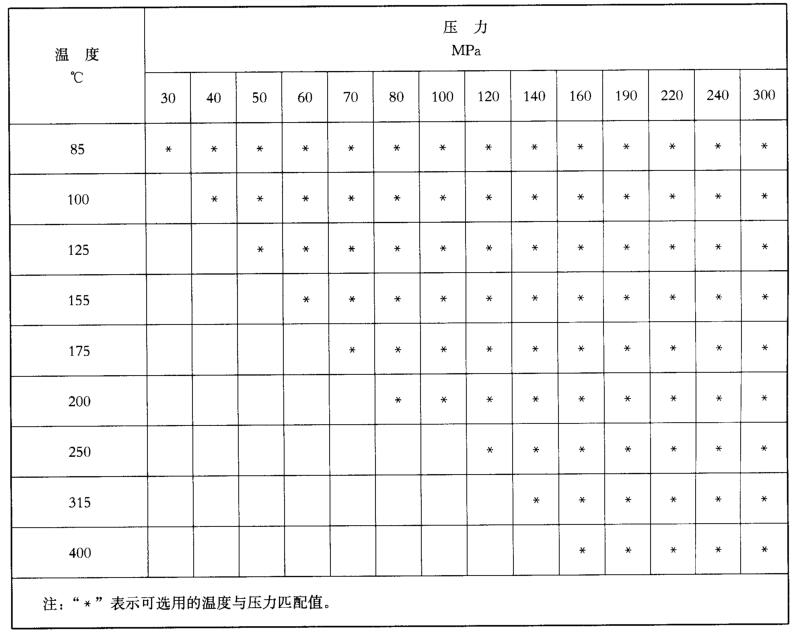

表 2 油管套管井溫度與壓力匹配

2.2 高溫高壓試驗

按照 SY/T 5102 規定的方法進行高溫高壓試驗，試驗時序見圖 2。

a）試驗前，對被測儀器進行外觀檢查和性能檢測。

b）初始檢測合格后，將被測儀器放入高溫高壓試驗筒內；若有需要，則將引線引出與地面儀器連接，按表 1 或表 2 選取參數，升溫、升壓達額定值，恒溫恒壓保持 30min 后開始降溫、降壓，自然冷卻至 85℃ 以下時，可泄壓；試驗過程中，如果需要，可進行性能檢測。

c）試驗結束后，被測儀器恢復到室溫后，通電檢測，結果應符合產品標準要求。

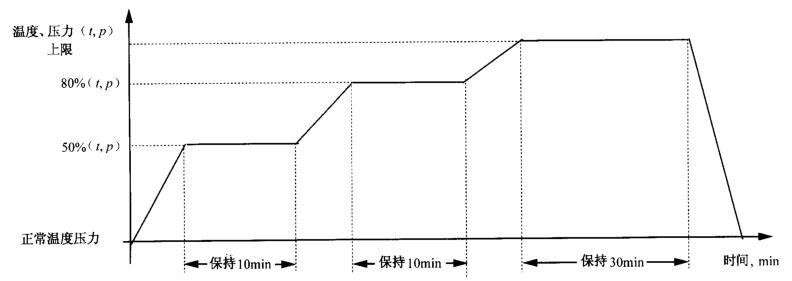

圖 2 高溫高壓試驗時序圖
