聚酰膠管路的周期振動耐久性測試：

1、說明

本測試的目的是檢測管子和管接頭總成在振動和壓力脈沖狀態下的耐久性。本測試僅用于聚酰胺管路。

2、裝置

2.1 應按照 3.2 以及圖 2 和圖 3 的要求，試驗設備應具備使被測試樣品的一端振動的能力。

2.2 應配備適當的流量計以測量泄漏量。

3、程序

3.1 如圖 1 所示，把被測試總成的一端固定在靜止支架上，另一端固定在振動頭上，確保此氣管彎曲至規定的最小彎曲半徑，允許誤差 -10%。氣管長度應確保氣管在振動移位時彎曲半徑不小于規定最小彎曲半徑。

圖 1 帶振動的周期耐久性測試試件安裝示意圖

3.2 使用經干燥的壓縮空氣，按照圖 2 所示的壓力周期以 0MPa 和 0.6MPa 對被測試樣品施加壓力。迫使被測試樣品產生振幅為 20mm，頻率 5Hz?18Hz（見圖 3）的振動。然后以 117.7m/s，的恒定加速度，振動頻率以每分鐘提高一倍的速率達到 500Hz。每件樣品均應在每一方向（X、Y 和 Z）經受 8h 的振動。

3.3 每次測量泄漏量時，先把壓力穩定在 0.6MPa，保持 1min，進行第一次泄漏量測量。接著把壓力穩定在 0.1MPa，保持 1min，進行第二次泄漏量測量，然后完成此循環直至達到其后的各測量點。每次測量均應在壓力穩定時段的最后 10s 和機械振動周期過程中進行。

說明：X——時間（s）；Y₁——頻率（Hz）；Y2——壓力（MPa）；

1——壓力周期；2——一個完整振動周期；

3——在 18Hz?500Hz 頻率范圍，恒定加速度 117.7m/d，振動贖率每分鐘提高一倍；

4——測量窗口；5——泄漏量測試一般允許誤差 ±5%；6——在 5Hz?18Hz 頻率范圍，振幅為 20mm。

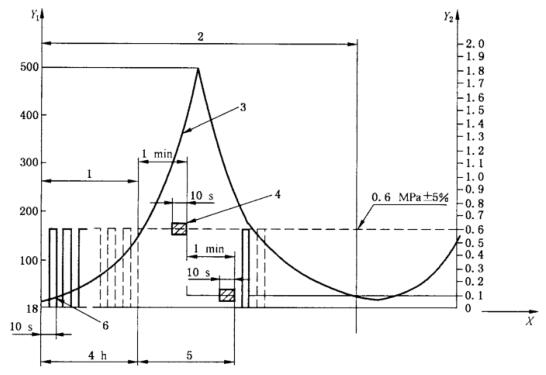

圖 2 帶振動的周期耐久性（脈沖）測試的振動輪廓和壓力周期

4、合格/不合格判定

在室溫環境下，6 件被測試樣品的總泄漏量應不超過 3cm3/min。

說明：X——頻率（Hz）；Y——振幅（mm）。

注：由于頻率提高和恒定加速，當頻率高于18Hz時，振幅不可超過20mm。

圖 3 振幅-頻率
