海洋儀器是一種用于海洋環境觀察、監測或者調查的儀器，以及相關的取樣設備、配套設備。今天我們來學習關于海洋儀器的交變水壓壓力試驗的方法。

交變水壓試驗，是指試驗過程中，試驗高壓階段壓力恒定，試驗低壓階段壓力可變，周期數可變的循環壓力試驗。

1、試驗要求

1.1 —般要求

海洋儀器交變水壓試驗的標準大氣壓條件按照 GB/T 32065.1-2015 中 4.2 的規定進行；試驗樣品安裝按照 GB/T 32065.1-2015 中 6.1 的規定進行；試驗中斷處理按照 GB/T 32065.1-2015 中第 7 章的規定進行。

1.2 試驗設備

1.2.1 水壓試驗系統應符合 GB/T 32065.1-2015 中第 5 章的規定。

1.2.2 水壓試驗系統波動度應符合下列要求：

a）0.1~MPa?1 MPa（含 1 MPa）小于 0.05 MPa；

b）1MPa?10MPa (含 10 MPa）小于 0.1 MPa；

c）10 MPa 以上小于 1 MPa。

1.2.3 壓力表的量程選擇宜為試驗最大壓力的 1.5 倍。

1.2.4 壓力表準確度等級優于 1 級。

1.2.5 試驗介質：淡水。

1.2.6 試驗用水溫度：5℃?35℃。

1.2.7 水溫與試驗樣品溫度差不超過 ±5℃。

1.3 試驗嚴酷等級

1.3.1 交變試驗壓力

除另有規定外，海洋儀器交變壓力試驗應從下列數值中選取：

a）高壓階段壓力（表壓）： p_n；

b）低壓階段壓力（表壓）：0、10%p_n、20%p_n、50%p_n。

1.3.2 升降壓速率

除另有規定外,升降壓速率應符合下列規定：

a）升壓速率不超過 2MPa/min，如需要可分階段升壓：

b）降壓速率不超過 20MPa/min，如需要可分階段降壓。

1.3.3 交變壓力持續時間

除另有規定外，經試驗雙方約定海洋儀器交變壓力試驗時間應從下列數值中選取：

a）高壓階段持續時間：0.5 h、1 h、2 h、4h；

b）低壓階段持續時間 ：5 min、15 min、30 min。

1.3.4 循環次數

除另有規定外，經試驗雙方約定海洋儀器交變壓力試驗循環次數應從下列數值中選取：3、6、9。

2、試驗過程

2.1 預處理

將試驗樣品放置在標準大氣壓條件下，使之達到溫度穩定，或按試驗雙方的約定進行。

2.2 初始檢測

按試驗雙方的約定對試驗樣品密封部位及關鍵結構件進行外觀檢查、外形尺寸及重量測量、整機電性能、機械性能檢測，并將檢測數據記錄在表。

2.3 試驗步驟

2.3.1 試驗樣品放罝

試驗樣品在不包裝狀態，按工作姿態或試驗雙方約定的姿態放入壓力容器內。

2.3.2 交變水壓

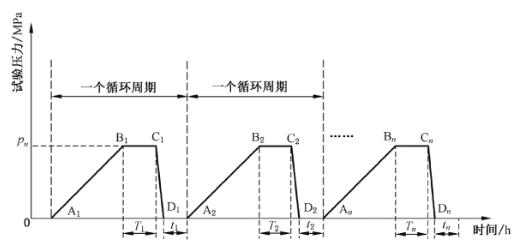

本試驗以圖 1 所示為一個完整過程，其中 A₁B₁、A₂B₂、A_nB_n 為各周期升壓階段，B₁C₁、B₂C₂、B_nC_n 為各為各周期保壓階段，C₁D₁、C₂D₂、C_nD_n 為各為各周期降壓階段，D₁A₁、D₂A₂、D_nA_n 為各為各周期低壓保壓階段：

a）升壓階段，以不超過 2MPa/min 的速率將試驗艙內壓力升至 1.3.2 a）規定的高壓階段 p_n 值；

b）高壓保壓階段，持續時間 T_n 按 1.3.3 a）的規定選取；

c）降壓階段，以不超過 20 MPa/min 的速率將試驗艙內壓力降至 1.3.2 b）規定的低壓保壓階段壓力值；

d）低壓保壓階段，持續時間 t_n 按 1.3.3 b）的規定選取；

e）循環次數，從 1.3.4 中選取。

圖 1 交變壓力示意圖

2.4 過程檢測

在試驗過裎中，觀察水壓試驗系統的壓力表顯示數值是否異常波動，除此之外檢測內容由雙方另行約定，并將檢測數據記錄在表。

2.5 恢復

試驗樣品在通風狀態下進行吹風干燥，按試驗雙方的技術約定進行恢復。若樣品在試驗前后有明顯變化，在打開相應密封結構時應采取保護措施。

2.6 最后檢測

按試驗雙方的技術約定對試驗樣品密封部位及關犍結構件進行外觀檢查、外形尺寸及重量檢測、整機電性能、機械性能檢測，并與初始檢測數據進行比較，記錄數據見表。

3、相關倍息

當使用本部分規定的方法時，試驗雙方的約定應包含如下信息：

a）預處理；

b）初始檢測；

c）試驗樣品在試驗期問的狀態；

d）試驗壓力、升降速率、持續時間和循環次數；

e）過程檢測；

f）恢復；

g）最后檢測；

h）試驗雙方同意的對試驗程序的任何更改。

以上就是今天的分享！如果您對用于上述試驗的海洋儀器交變水壓試驗裝置感興趣，歡迎與我們聯系！
