設備簡介：

深水環境模擬試驗裝置（也叫深海環境模擬高壓艙等），設備可模擬深海0~12000米水壓強度環境，廣泛應用于各類深水潛航器、水下機器人、深海探測器、防水攝像頭、取樣器等需要在深水高壓強度下工作的產品進行耐壓強度及密封性能測試。設備根據要求配帶壓力艙,可達到1米精度水深控制,可外接電纜,測量應力應變、測試電氣性能等。

深水高壓環境模擬試驗裝置主要由：增壓系統+液控系統+深水高壓環境模擬艙+數據采集系統（可選）+水下監控裝置（可選）+水循環系統（可選）等部件組成。

設備的一些典型應用：

?  水下閥門靜水壓力外殼/帶壓操作測試；

?  水下控制模塊靜水壓力/帶壓控制功能測試；

?  深水潛航器、探測器、取樣器外壓試驗；

?  水下機器人、防水攝像頭密封性能試驗；

?  電線光纜海洋模擬試驗；

?  水下機械手帶壓操作測試；

?  水下分離器外壓試驗；

?  BOP密封性能外壓試驗；

?  采油樹部件密封性能外壓試驗；

?  壓力及其他傳感器外壓試驗；

?  穿艙件、水密接插件（電）、臍帶終端外壓試驗；

?  保溫材料外壓試驗；

?  浮力材料外壓試驗；

?  其它常規小尺寸部件水下外壓試驗。

主要技術參數：

?  模擬深度范圍：0～12000米；（可更深）

?  增壓范圍：0～120MPa；（可更高）

?  試驗介質：水、海水或油；（特殊介質請咨詢）

?  介質溫度：常溫；（其他范圍請咨詢）

?  試驗艙大小：根據試驗工件大小定制；

?  測試工位：1-10個；（可擴充）

?  環境溫度：-45℃~120℃；（其他范圍請咨詢）

?  測量精度：±0.5%FS；（可更高）

?  控制精度：±1% FS；

?  驅動動力：壓縮空氣0.5MPa≤P≤0.8MPa；

?  控制方式：自動/手動。

功能及特點：

?  采用美國進口高質量氣動液體增壓泵和電動泵、超高壓閥門、管件、接頭；

?  系統設計合理,元件質量穩定可靠,從原理上和零配件上保證系統運行穩定可靠；

?  整機管路系統采用不銹鋼材質,無焊連接,錐面密封,適合于絕大多數液壓系統密封要求；

?  泵、閥、管件、接頭均采用美國進口產品,確保設備質量和安全,材質為316不銹鋼,可以適用大多數液體試壓介質；

?  數據采集系統。（可選項）

設備參考圖片：

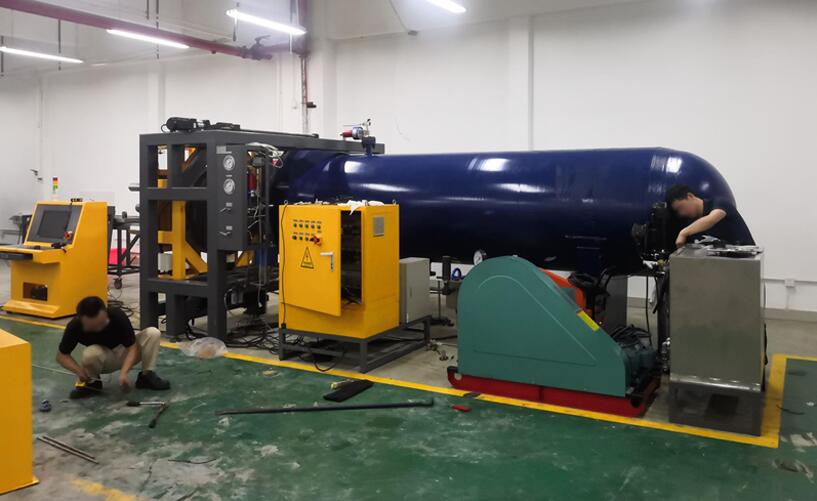

（上圖：模擬水深試驗系統，壓力艙采用臥式結構設計，直徑 900 mm，長度 4 m，6000米水深模擬，自動開合，控制精度 1 米。）

（上圖為我司為某深海研究單位研制的深海（高壓+高低溫）環境模擬循環疲勞水壓試驗機）

（全海深水靜壓模擬試驗裝置）

模擬容器一：內徑1600mm、高度6000mm 耐壓45MPa 卡箍結構快開方式。	臥式安裝
模擬容器二：內徑1500mm 高度2000mm 耐壓50MPa , 螺栓鎖緊。	立式安裝
