當安全閥的密封試驗以氣體為試驗介質時，對于封閉式安全閥，可用泄漏氣泡數表示泄漏率，其試驗裝置和試驗方法按以下要求，合格標準按照 GB/T 12243 或其他安全技術規范、標準的規定，對于非封閉式安全閥，在一定時間內未聽到氣體泄漏聲即可認為密封試驗合格。

1、試驗裝置

在安全閥的排放出口側安裝一個集漏管，如圖 1 所示，用于測量泄漏率。管子出口端面軸線垂直并且保持光滑。管端面插入水面下 12.5mm，并且和水面平行。

為防止安全閥意外起跳而發生事故，集漏管應當與安全閥出口牢固連接。

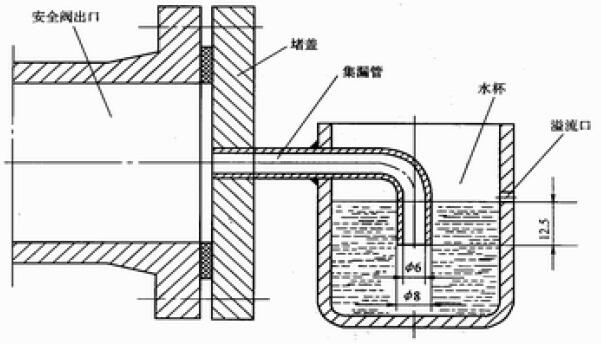

圖 1 檢漏方法示意

2、試驗介質

試驗介質為常溫下的空氣（或者氮氣）。

3、試驗布置

安全閥應當豎直安裝在試驗裝置（臺）上，出口側如圖 1 所示。安全閥所有敞口處如閥帽、排泄孔、出口等都應當封閉。

4、密封試驗壓力

按標準規定的密封試驗壓力值。

5、泄漏率檢查

泄漏率檢查，按照以下要求進行：

（1）泄漏率檢查前，安全閥的整定壓力已經調整好，并且已經檢查確認安全閥所有連接部位的密封性；

（2）密封試驗壓力保持時間見表 1：

表 1 密封試驗壓力保持時間

（3）觀察泄漏檢查時間不少于 1min。

圖 2 所示試驗裝置可以直接測量泄漏率，但一般用于較大泄漏率情況。

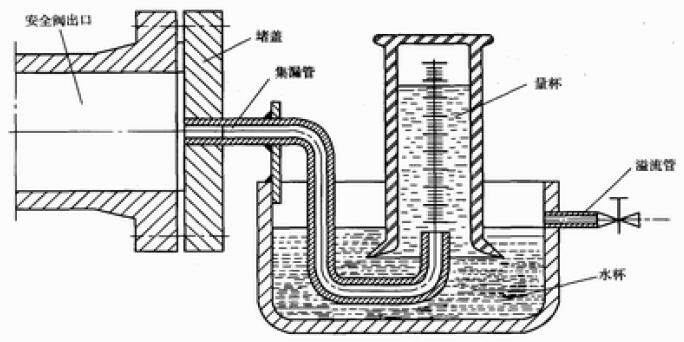

圖 2 檢漏方法示意（適用于較大泄漏率的測量）
