            安全閥校驗臺











            產品介紹




            設備簡介：
            安全閥校驗臺適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試，同時可進行安全閥的密封性能測試。可通過手動三爪或液壓三爪卡盤進行快速裝夾,最大可裝夾10"閥門。
            安全閥校驗臺是一種離線模擬安全閥工作環境，并使內部壓力升高至安全閥起跳，同時可以通過該裝置上的壓力表顯示安全閥的起跳壓力的裝置。可校驗安全閥起跳壓力（也叫開啟壓力、整定壓力）密封試驗壓力。
            相關參考執行標準：
            ?  GB/T 12241 安全閥一般要求；
            ?  GB/T 12242 壓力釋放裝置性能試驗規范；
            ?  GB/T 12243 彈簧直接載荷式安全閥；
            ?  GB/T 32291 高壓超高壓安全閥離線校驗與評定；
            ?  TSG ZF001 安全閥安全技術監察規程；
            ?  其他標準。
            主要技術參數：
            ?  加壓范圍：0～70MPa；（可更高，目前已可達500MPa）
            ?  試驗介質：氮氣、空氣或水；（特殊介質請咨詢）
            ?  介質溫度：常溫；（特殊溫度要求請咨詢）
            ?  測試工位：1個；（可擴充）
            ?  適用口徑：DN10～DN600；
            ?  裝夾方式：手動、三卡爪夾緊；
            ?  夾緊力：0～50T；（根據壓力和口徑可選）
            ?  閥門種類：法蘭式或螺紋式；
            ?  壓力測量精度：0.4級壓力表（多接口）、±0.5%FS傳感器（可選更高精度0.1%F.S）；
            ?  計時范圍：0～999h；（可選項）
            ?  驅動空氣：0.5MPa≤P≤0.8MPa；
            ?  壓縮空氣質量要求：過濾精度：15μm、常壓露點：3℃、含油量(PPM)：≤5.0；
            ?  電源電壓：AC380V 50Hz；
            ?  外形尺寸：1550×1120×1650（主機）、860×860×700（夾具）。
            主要功能及特點：
            ?  高精密的調壓閥調節輸出壓力，通過控制柜上的按鈕開關手動控制試驗過程；
            ?  自動液壓夾緊系統，工作臺采用三卡爪形式，輸出力穩定，分布均勻，方便閥門快速安裝定位，夾緊壓力源采用美國進口增壓泵，壓力大且能夠自動補壓,保證試壓過程系統的壓力穩定和防止安全閥松動；
            ?  所有高壓閥門、管件及接頭均采用美國進口316材質產品，系統采用無焊連接，錐面密封，適合于絕大多數液壓系統密封要求，保證耐壓等級，安全可靠；
            ?  采用美國SC進口高質量氣動液體增壓泵和氣動氣體增壓泵，利用氣動增壓技術，穩壓保壓平穩無波動，輸出壓力可調節；
            ?  以及進口Parker和SMC高質量氣動元件，超高壓閥門、管件、接頭則使用美國進口HIP高質量產品；
            ?  采用0.4級以上壓力表，并提供不同量程壓力表分布，提高檢測精度；
            ?  采用自動壓力采集系統檢測開啟壓力具有超壓、超時、泄露監控功能，可自動報警并終止試驗；
            ?  自動采集監控系統功能。（可選項）
            設備參考圖片：

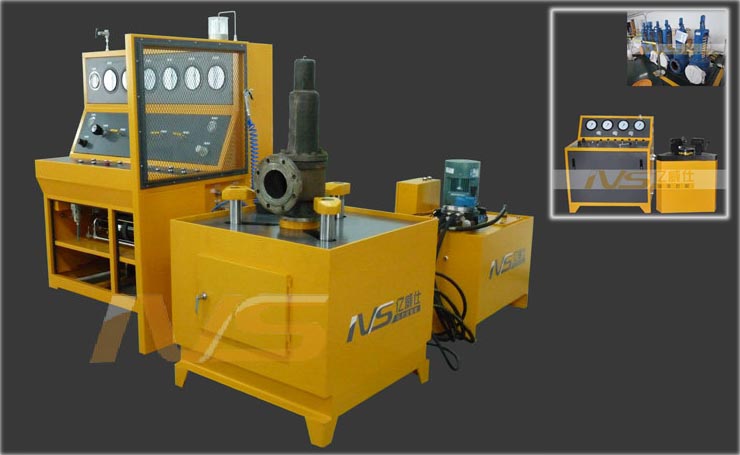

            (手動)安全閥離線校驗臺設備圖
            （上圖為離線式手動控制型安全閥校驗裝置）

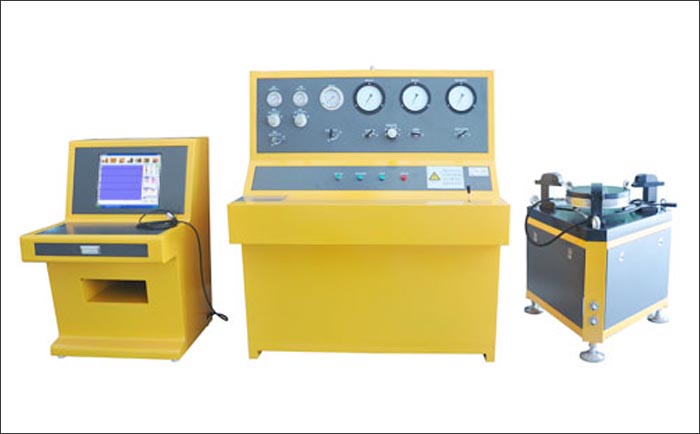

            (自動)安全閥離線校驗臺設備圖
