該方法適用于油氣井用射孔槍進行耐溫耐壓試驗，產品應符合以下三個要求：

a）射孔槍額定工作溫度分為四個等級：120℃，150℃，180℃ 和 210℃。

b）射孔槍額定壓力分級為：35MPa，50MPa，70MPa，105MPa，140MPa，175MPa，和 210MPa。

c）射孔槍在額定溫度與額定壓力條件下，30min 內槍體不變形、不滲漏。特殊情況下據現場使用需要確定。

具體試驗方法如下：

1、試驗原理

通過對密閉系統加熱，使系統中介質升溫，當溫度達到預定值后，對系統加壓，在預定溫度、壓力條件下對射孔槍進行試驗。

2、試驗裝置

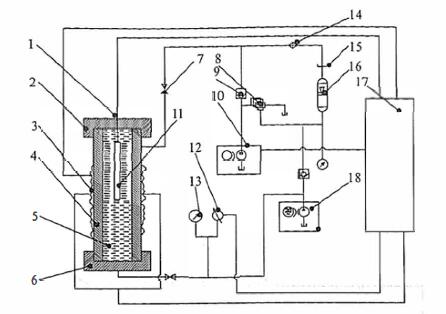

主要由高壓容器、加熱器、高壓泵、壓力平衡閥、溫度-時間曲線記錄儀和控制臺等組成。試驗裝置原理示意圖見圖 1。

1——溫度傳感器；2——釜體上壓帽；3——加熱飯；4——高壓釜體；5——介質；6——釜體下壓帽；

7——截止闊；8——比例溢流閥；9——單向閥；10——超高壓泵；11——試樣；12——壓力傳感器；

13——壓力表；14——熱交換器；15——油箱；16——蓄能器；17——控制臺；18——高壓泵

圖 1 高溫高壓試驗裝置原理圖

3、試樣

3.1 射孔槍數量至少為兩支。

3.2 射孔槍性能及尺寸應符合該產品標準規定。射孔槍內腔長度不應小于 8 倍槍的標稱外徑。

4、試驗條件及要求

4.1 密封尺寸按現場條件進行組裝。按現場條件組裝射孔槍。

4.2 試驗介質為導熱油或水。

4.3 試驗溫度為額定工作指標的 1.05 倍，控制精度為 ±5℃。

4.4 常溫級、中溫級試驗壓力為額定工作指標的 1.15倍，控制精度為 ±3MPa；高溫、超高溫級試驗壓力為額定工作指標的 1.20 倍，控制精度為 ±5MPa。

4.5 試樣恒溫、恒壓時間為 30min，特殊情況下，根據現場使用需要進行確定。

4.6 密封件恒溫、恒壓時間為最長額定時間。

5、試驗程序

5.1 按設計要求組裝射孔槍（不含；爆炸品），如果槍體內需填充支撐棒，其最大外徑應比射孔槍內徑至少小 6.5mm。將射孔槍放置于試驗容器中。

5.2 按試驗要求加溫，當溫度達到預定值后加壓。

5.3 溫度、壓力均達到試驗規定要求時，恒溫、恒壓至試驗規定時間。

5.4 泄壓、降溫后，取出試樣，進行射孔槍滲漏、槍體變形檢查。

6、測量結果的表述

記錄試驗結果，射孔槍耐溫耐耐壓試驗數據表格式參見圖 2 和圖 3。

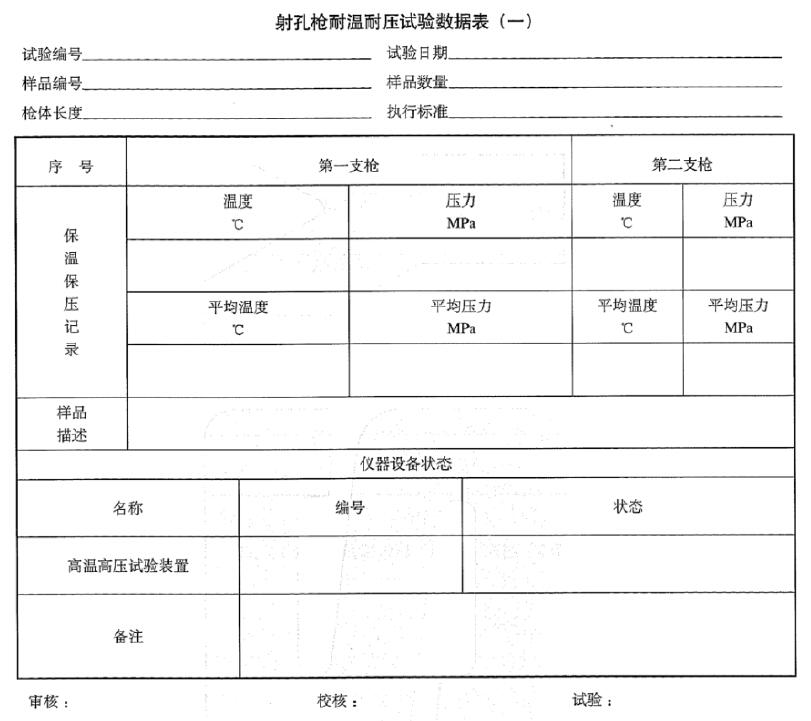

圖 2 射孔槍耐溫耐耐壓試驗數據表格式（一）

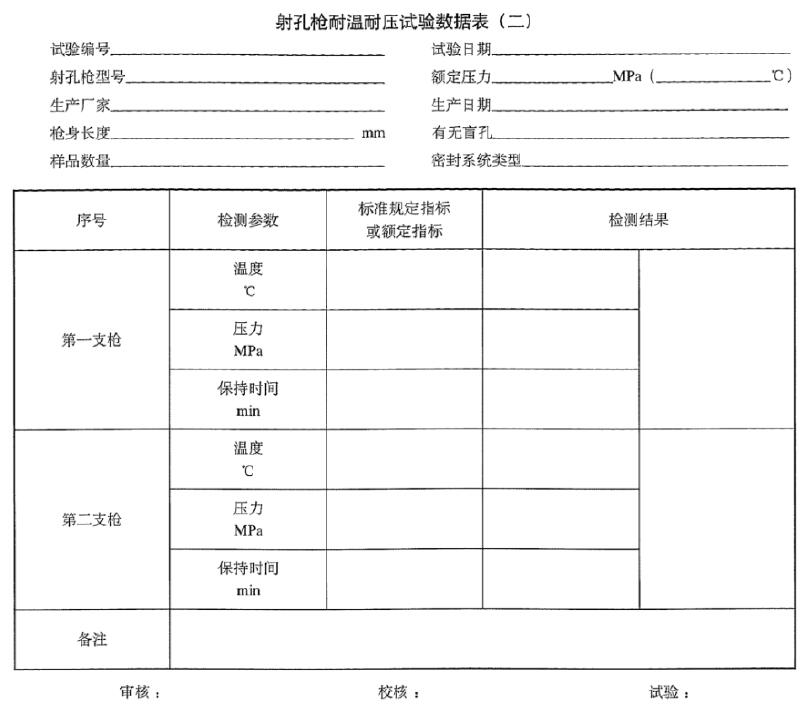

圖 3 射孔槍耐溫耐耐壓試驗數據表格式（二）
