今天給大家帶來的是關于空調用齒輪式電子膨脹閥（以下統稱為膨脹閥）壽命及疲勞耐久性試驗方法的介紹。

1、膨脹閥壽命試驗方法

膨脹閥壽命試驗按如下規定：

a）將被測膨脹閥按圖 1 連接，測試用氣體采用干燥空氣或氮氣，膨脹閥線圈按圖樣規定與驅動電源連接：

說明：1——氣源；2——截止閥；3——減壓閥；4——壓力表；5、7——電磁閥；6——被測膨脹閥。

圖 1 壽命試驗裝置

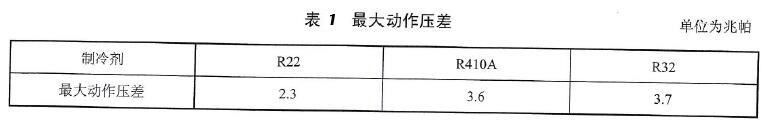

b）開啟電磁閥 5，使膨脹閥閥體通入表 1 規定壓力的氣體；

c）設定驅動電源：額定電壓、規定的勵磁方式和規定的勵磁速度；

d）操作驅動電源將膨脹閥關閉到倒閉狀態，確定原點，然后進行開 2000 脈沖、閥 2200 脈沖的循環開閉動作；

e）反復 10 萬次開閉后，應符合流量特性、泄漏量、最大動作壓差、氣密性、絕緣電阻、電氣強度等性能測試的要求。

2、膨脹閥疲勞耐久性試驗方法

膨脹閥疲勞耐久試驗按如下規定：

a）設定驅動電源：額定電壓、規定的勵磁方式和規定的勵磁速度。

b）將被測膨脹閥線圈與驅動電源連接：操作驅動電源使膨脹閥關閉到全閉狀態，確定原點，再按開啟勵磁順序輸入 1000 脈沖，開啟膨脹閥。

C）將膨脹閥閥體按圖 2 規定的氣（管）路要求連接，測試用介質采用干燥空氣、氮氣或油。

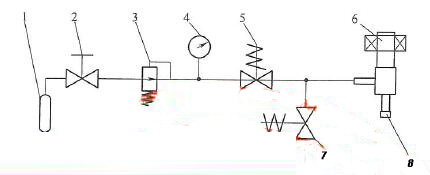

說明：1——氣源；2——截止閥；3——減壓閥；4——壓力表；5、7——電磁閥；6被測膨脹閥；8——堵頭。

圖 2 氣密性水檢漏試驗裝置

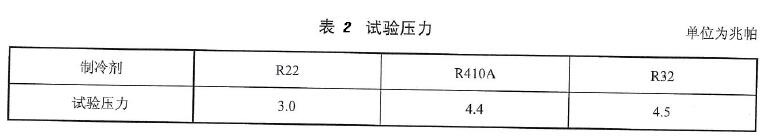

d）開啟截止閥 2，調整減壓閥 3 使圧力表 4 的指示壓力顯示為表 2 規定的壓力。

e）開啟電磁閥 5，時間 1.5s（電磁閥 5 開啟時，電磁閥 7 關閉），壓力表 4 的指示壓力顯示為表 2 規定的壓力；開啟電磁閥 7，時間 1.5s（電磁閥 7 開啟時，電磁閥 5 關閉）；反復 20 萬個循環。應符合氣密性測試的要求。
