今天給大家帶來的分享是液壓馬達的穩態性能試驗方法。

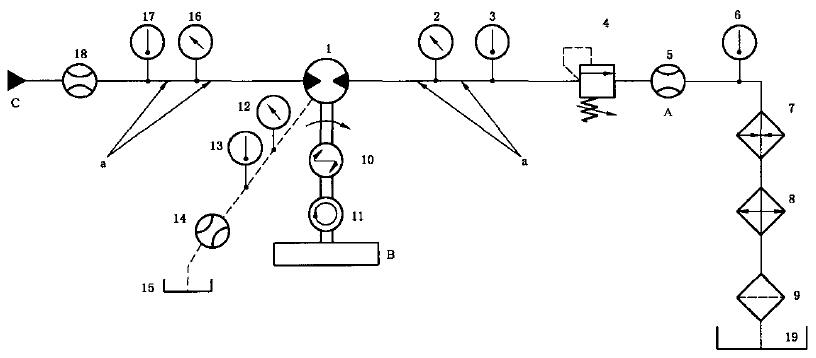

1、液壓馬達穩態性能試驗回路如圖 1 所示，圖中所示元件為試驗回路必備元件。

如果流量是在馬達出口（可選位置）下游測量的，在計算正確的流量時應包括馬達殼體的流量。

說明：1——被試馬達；2、12、16——壓力表；3、6、13、17——溫度計；4——溢流閥；

5、14、18——流量計；7——加熱器；8——冷卻器；

9——過濾器；10——轉矩儀；11——轉速儀；15、19——油箱；

A——可選擇位置；B——負載；C——油源。  ^a 管子長度見相關規定。

圖 1 馬達試驗回路

2、出口壓力

控制馬達的出口壓力（例如用壓力控制閥），其變化在表 1 給定的范圍內，并在整個試驗過程中保持出口壓力的恒定。

此出口壓力應與為該馬達類型設定的應用場合及制造商的建議一致。

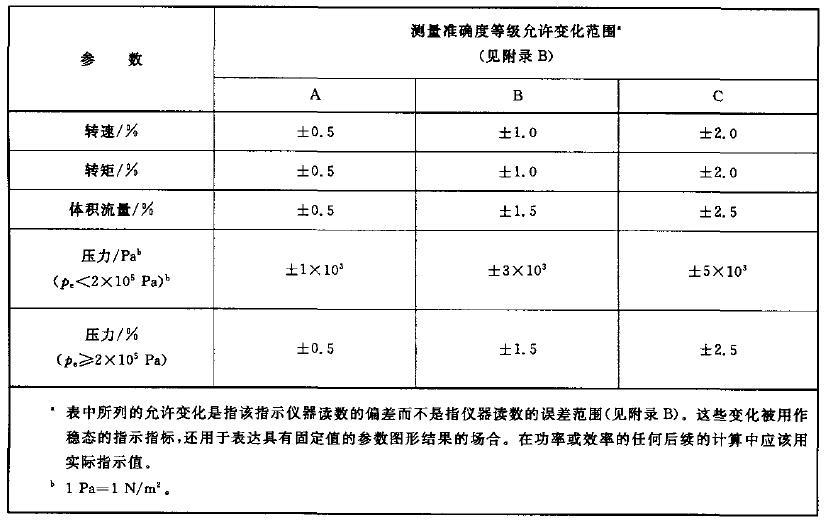

表 1 所選定的參數的平均指示值的允許變化范圍

3、試驗測量

記錄下列測量值：

a）輸入流量；

b）泄油流量（適用時）；

c）輸出轉矩；

d）油溫。

在馬達的整個轉速范圍內和若干個輸入壓力下，給出在輸入壓力的整個范圍內馬達性能的有代表性的示值。
