移動型加氫站

設備簡介：

隨著氫燃料電池汽車的示范推廣，氫氣站為其提供氫氣燃料加注服務，為國內外氫燃料電池汽車提供移動式快速、及時的氫氣加注保障；

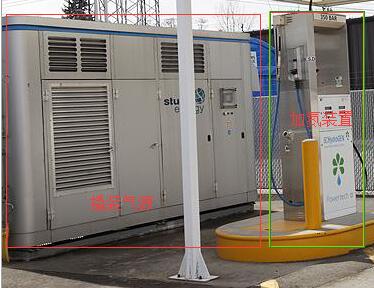

移動型加氫站可分為加氫車與移動撬裝式加氫設施；移動撬裝式可根據客戶要求設計為將所有設備集成在一個撬裝或多個撬裝，形成一體式或分體式兩種；

移動加氫站具有機動靈活、加注能力高、性能可靠、使用簡單方便的優點。

主要技術參數：

?  氣源壓力：2~20MPa；

?  輸出壓力：35MPa或70MPa；

?  增壓壓力：41~85MPa；

?  輸出流量：90~400 Nm3/h；

?  氫氣氣源：氫氣瓶撬或氫氣長管管束；

?  出口溫度：不高于50℃（出口溫度傳感器檢測）；

?  冷卻方式：風冷自冷卻；

?  使用方式：移動式，適應室內、室外工況；

?  壓縮級數：二級增壓；

?  氣體雜質：<2u；

?  噪聲：<70dB (A) (聲壓級) （柴油機遠離加注機）；

?  控制模式：壓力自控閥控制增壓泵的自動啟停；

?  報警模式：壓力傳感器遠傳，控制臺報警；

?  安全保護：增壓泵超壓自動停機和自恢復安全閥雙重保護；

?  接口尺寸：SAE J2600  壓縮氫表面車輛加油連接裝置、GB/T 26779  燃料電池電動汽車 加氫口；

?  控制方式：手動/自動。

簡易式氫氣增壓加注系統

設備簡介：

通常應用于氫燃料電池汽車試驗加注、車載儲氫系統的加注與測試等。采用2-20MPa儲氣瓶中的氮氣（氦氣、氫氣）作為被壓縮介質，使用壓縮空氣（或氮氣減壓）作為動力源，額定把氮氣（氦氣、氫氣）增壓至35MPa/70MPar，通過加氫槍充入用戶測試單元，進行保壓，循環加壓測試等測試，全套系統包含手動，自動控制，并含流量測試單元，自動可調流量控制。無需配備緩沖罐及壓力容器，避免容器報監等工作，可直接增壓使用、快捷、高效！

系統設計：
可移動封閉箱體結構，系統主要由：氣體增壓泵、動力空氣截止閥、調節閥、空氣壓力表、測試氣體入口閥、出口閥、減壓閥、泄壓閥、單向閥、安全閥、壓力表、壓力傳感器、氣動閥門，加氫槍組成。全套系統部件均采用國外知名品牌，無油工作，不污染氣體，確保了設備使用的安全性及可靠性。系統通過驅動調壓閥設定最高出口壓力，到達出口壓力后自動停機。下游配置減壓閥，需操作人員根據試壓壓力調節設定，設定后不需再調。出口配有自動/手動截止閥，可向下游供氣；配有手動/自動泄放閥，可進行系統置換。
出口：35MPa 轎車（TN1）/大巴（TN5）加氫槍；70MPa 轎車加氫槍 ；另預留3 /8”中壓接口供用戶使用。

設備特點：

1、本系統是我公司提供的氣驅氣動泵增壓系統，核心設備為氣泵，該氣泵不需要電，無油、無潤滑、體積小、重量輕、結構緊湊、工作可靠等特點；

3、手動/自動閥門控制驅動空氣，可快速切斷氣泵空氣驅動氣管路，使氣泵立刻停機；

4、系統自身內置安全閥，保障系統安全可靠；

5、可移動柜式結構，搬運和連接輕便，便于操作、維護和維修；

6、所有部件和管路均為進口，管路采用卡套連接型式，不需焊接，安全可靠。
