氣舉閥調定作法：

1、試驗準備

1.1 準備試驗用氣舉閥

1.2 采用"套筒式"氣舉閥壓力調試裝置，如圖 1 所示。

2、調定步驟

2.1 氣舉閥充氣

將氣舉閥波紋管內充入氮氣，充氣壓力應比工藝設計要求的壓力高 140kPa。

2.2 氣舉閥恒溫

將氣舉閥放入 15℃ 的恒溫水浴中 30min。

2.3 氣舉閥調壓

從恒溫水浴中取出氣舉閥，30s 內插入調試裝置中（取閥時避免手持氣舉閥的氣室位置）。用氣壓打開氣舉閥，調定氣室壓力。各級閥的打開壓力應比設計壓力高 70kPa。若調定時間超過 30s，則從調試裝置取出該氣舉閥，并放回恒溫水浴中不少于 15min，然后繼續進行調定壓力操作。

2.4 氣舉閥水靜壓老化校驗方法

2.4.1 安裝尾堵、銅墊，并將氣舉閥放入老化器中，加壓至 34450kPa（5000psi）保持 15min。釋放壓力后，再加壓到 34450kPa（5000psi）。重復加壓、放壓操作不少于三次。

2.4.2 將氣舉閥從老化器中取出，卸下尾堵、銅墊，放回恒溫水浴中，恒溫不少于 30min。

2.4.3 從恒溫水浴中取出氣舉閥，裝入調試裝置中檢查開啟壓力。開啟壓力值變化若大于 34.45kPa（5psi），則重復步驟 2.4.1 至 2.4.2，直至開啟壓力值變化小于 34.45kPa（5psi）時為止。

2.5 氣舉閥的調定

將老化校驗后的氣舉閥重新裝入調試裝置上，按照設計壓力進行壓力調定。

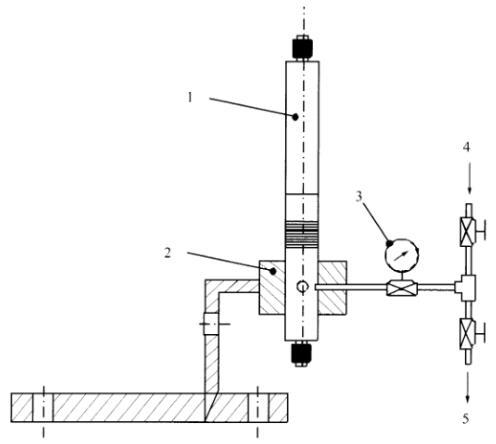

說明：1——氣舉閥；2——環形罩試驗器；3——壓力表；4——進氣道；5——排氣道。

圖 1 "套筒式"氣舉閥壓力調試裝置示意圖
