          1. 液壓溢流閥的出廠試驗項目與試驗方法

            2022-11-24 0 編輯:億威仕 | 試驗機

            今天我們來學習關于液壓溢流閥的出廠試驗項目及試驗方法的內容。液壓溢流閥出廠試驗回路(見圖 1):

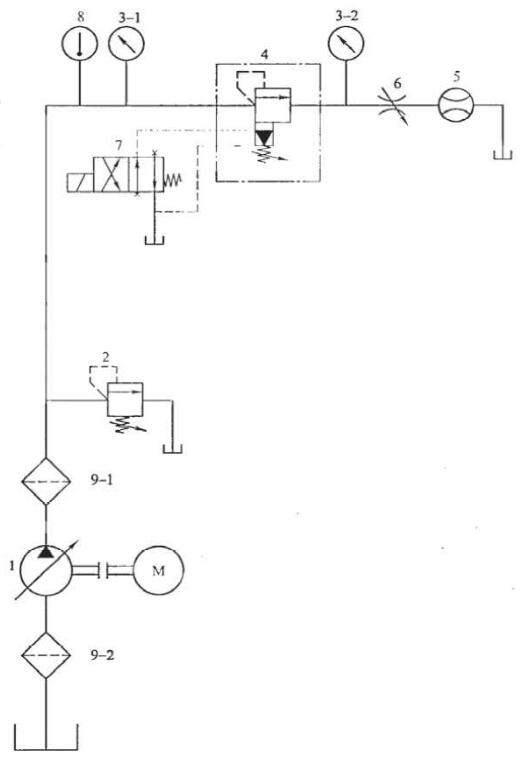

            圖 1 液壓溢流閥出廠試驗回路原理圖

            1——液壓泵;2——溢流閥;3-1、3-2——壓力表;4——被試閥;5——流量計;

            6——節流閥;7——電磁換向閥;8——溫度計;9-1、9-2——過濾器。

            圖 1 出廠試驗回路

            1、耐壓性(抽試)

            泄油口與油箱連通。對各承壓口施加耐壓試驗壓力,耐壓試驗壓力為該油口最高工作壓力的 1.5 倍,試驗壓力以每秒 2% 耐壓試驗壓力的速率遞增,達到后,保壓 5min。

            2、調壓范圍及壓力穩定性(必試)

            將溢流閥 2 調至比被試閥的調壓范圍上限值高 15% 左右(僅起安全閥作用),并使通過被試閥的流量為試驗流量,分別進行下列試驗:

            ①調節被試閥的調壓裝置,從全松至全緊,再從全緊至全松,通過壓力表 3-1 觀察壓力上升與下降情況,并測量調壓范圍,反復試驗不少于三次;

            ②調節被試閥至調壓范圍上限值,用壓力表 3-1 測量 1min 內的壓力振擺值和 1min 內的壓力偏移值。

            3、內泄漏量(必試)

            調節被試閥和溢流閥 2,使被試閥的設定壓力至調壓范圍上限值,并使通過被試閥的流量為試驗流量。然后調節溢流閥 2,使系統壓力下降至被試閥調壓范圍上限位的 75%,調定 30s 后在被試閥的溢流口測量內泄漏量。

            4、卸荷壓力(抽試,僅對外控式溢流閥和電磁溢流閥)

            使通過被試閥的流量為試驗流量;

            對外控式溢流閥,將電磁換向閥 7 換向,由壓力表 3-1 和 3-2 測量被試閥兩端的壓力,其壓差即為卸荷壓力;

            對電磁溢流閥,將被試閥的電磁鐵通電(或斷電),由壓力表 3-1 和 3-2 測量被試閥兩端的壓力,其壓差即為卸荷壓力。

            5、壓力損失(抽試)

            調節被試閥的調壓裝置至全松位置,并使通過被試閥的流量為試驗流量,由壓力表 3-1 和 3-2 測量被試閥兩端的壓力,其壓差即為壓力損失。

            6、穩態壓力-流量特性(必試)

            將溢流閥 2 調至比被試閥的調壓范圍上限位高 15% 左右(僅起安全閥作用),調節被試閥至調壓范圍上限值,并使通過被試閥的流量為試驗流量,分別進行下列試驗:

            ①調節溢流閥 2,使系統逐漸降壓,當壓力降至相應于被試閥閉合率下的閉合壓力時,測量通過被試閥的溢流最;

            ②調節溢流閥 2,從被試閥不溢流開始,使系統逐漸升壓,當壓力升至相應于被試閥開啟率下的開啟壓力時,測量通過被試閥的溢流量。

            7、動作可靠性(必試,僅對電磁溢流閥)

            調節溢流閥 2,使系統壓力比被試閥調壓范圍上限值高 30% 左右(僅起安全閥作用),并使通過被試閥的流量為試驗流最。然后將被試閥調至調壓范幅上限值,在規定的條件下,將電磁鐵通電(或斷電),由壓力表 3-1 觀察被試閥的卸荷(或建壓)情況,反復試驗不少于三次。

            8、密封性(必試)

            在被試閥性能試驗前擦干凈外表面,從性能試驗開始至結束的全過程中觀察各密封處的外滲漏情況。
