高壓超高壓安全閥是指整定壓力大 42 MPa~250 MPa 的安全閥。今天我們來學習該型安全閥的離線校驗的方法。

高壓超高壓安全閥的離線校驗項目為整定壓力和密封性，對應的試驗方法如下：

1、整定壓力

1.1 應按如下方法進行升壓試驗：

a）先緩慢升壓至整定壓力的 50%，保壓 3min，對所有連接部位進行初次檢查；

b）如無泄漏，繼續升壓至整定壓力的 90%，保壓 1min，再次檢查；

c）如無泄漏，繼續升壓，高壓安全閥的升壓速度每秒不超過整定壓力的 1%；超高壓安全閥的升壓速度每秒不超過壓力測量儀表的最小分度值。

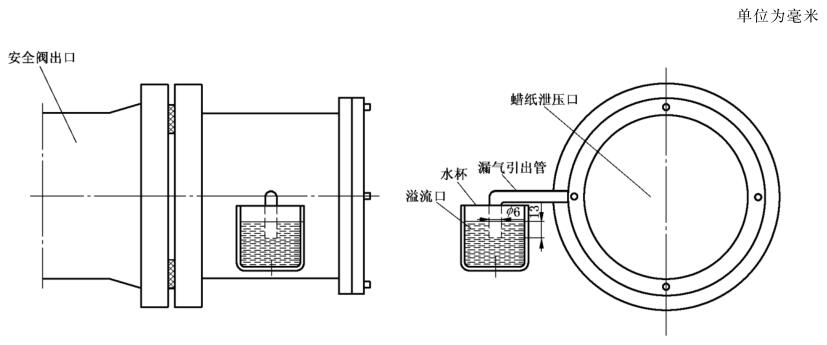

1.2 氣體用安全閥的整定壓力試驗，試驗布局如圖 1 所示。除漏氣引出管外，安全閥的其他開口部位（如保護罩、閥門排污孔、閥蓋排氣孔和閥門出口等）應同外界處于完全封閉狀態。漏氣引出管的內徑為 6mm，其出口端應平行于水面并低于水面 13mm。試驗裝置中應設有當安全閥意外開啟時釋放閥體中的壓力的部件，如在試驗裝置出口裝設蠟紙。當漏氣引出管有氣泡出現并迅速連泡，安全閥的進口壓力為整定壓力。

圖 1 試驗布局

1.3 校驗介質為水或油時，當出現壓力突然下降現象或安全閥出口有可觀察的連續校驗介質溢出，安全閥的進口壓力為整定壓力。

1.4 整定壓力離線校驗的次數應不少于 3 次。

2、密封性

2.1 密封性試驗應在整定壓力校驗合格后進行。

2.2 密封試驗壓力為整定壓力的 90%，應按如下方法進行升壓試驗：

a）先緩慢升壓至整定壓力的 50%，保壓 3min，對所有連接部位進行初次檢查；

b）如無泄漏，繼續升壓至整定壓力的 90%。

2.3 氣體用安全閥的密封性試驗，試驗布置如圖 1 所示。將壓力升至密封試驗壓力后，保壓 2min，觀察并統計泄漏的氣泡數至少持續 1min。

2.4 液體用安全閥的密封性試驗，在降低進口壓力后向閥體出口側體腔內充水，直到有水自然溢出至停止溢出為止。將壓力升至密封試驗壓力后，收集、計量溢出的水量即泄漏量至少持續 1min。

以上就是今天的分享！如果您對用于上述試驗的高壓超高壓安全閥離線校驗裝置感興趣，歡迎與我們聯系！
