不銹鋼環壓式管件的性能試驗方法：

1、水壓密封性能試驗

管件兩端封堵后，注入試驗壓力為 2.5MPa（PN16 及其以下的管件）或 3.75MPa（PN25 的管件）的清水，穩壓時間不少于 15s，結果應符合要求。

2、氣密性能試驗

將管件裝在氣密試驗臺上，浸沒水中，充入干凈的壓縮空氣，氣密試驗壓力為 1.05MPa，穩壓時間不少于 15s，結果應符合要求。

3、耐壓試驗

試件兩端與長度為 200mm 的不銹鋼管環壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為 2.5MPa（PN16 及其以下的管件）或 3.75MPa（PN25 的管件），保壓 1min，管件與管子的連接部位應無滲漏和脫落現象。

4、負壓試驗

應使用 3 個不同公稱尺寸的管件與長度分別為 200mm 的等徑不銹鋼管環壓連接后構成一組試件，試驗時，室內溫度為（20±5）℃，用真空泵減壓至 80kPa（絕對壓力），在該氣壓下，保持 1h 后，管件和管子內壓差不得大于 5kPa 及有其他異常。

5、拉拔試驗

試件兩端與長度為 300mm 的不銹鋼管環壓連接，組成一組試樣，向管內封入 0.6MPa 的空氣，固定在拉伸試驗機上。進行拉拔試驗時，以 2mm/min 的速度進行拉伸，測定出現泄露時的最大拉伸力，此時的拉伸力應大于表 1 規定的最小抗拉阻力。

說明：1——壓力源；2——拉伸試驗機；3——試件；4——管子。

注：此圖所示為等徑接頭管件，彎頭、三通可采用同規格的等徑接頭進行等效試驗。

圖 1 拉拔試驗裝置

表 1 最小抗拉阻力

6、溫度變化（冷熱水循環）試驗

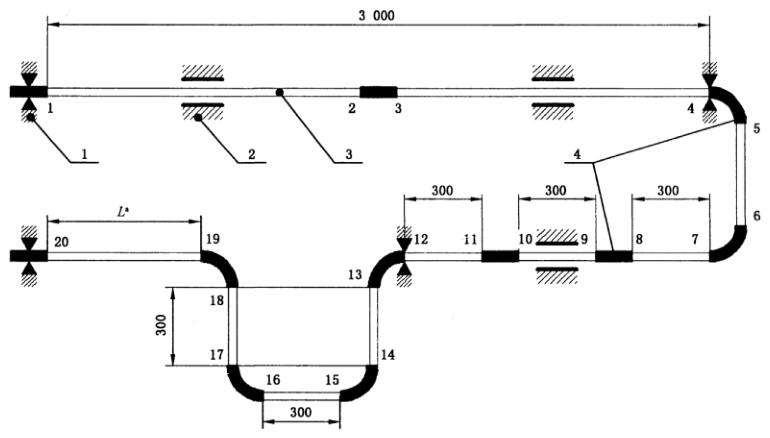

溫度變化試驗裝置如圖 2 所示，此項試驗應在（20±5）℃ 和（93±5）℃ 的常溫水和熱水，用壓力值為公稱壓力的內壓進行 2500 次循環變化，一個循環為（30±2）min，冷熱水各保持 15min，冷熱水的交替能在 1min 內完成。其結果應為各連接部位無滲漏及其他異常現象。

單位為毫米

說明：1——固定支座；2——浮動支座；3——管子；4——試件。

注 1：圖中 1?20 為聯接點號。^a L 尺寸應與檢測設備相匹配。

圖 2 溫度變化試驗裝置

7、交變彎曲試驗

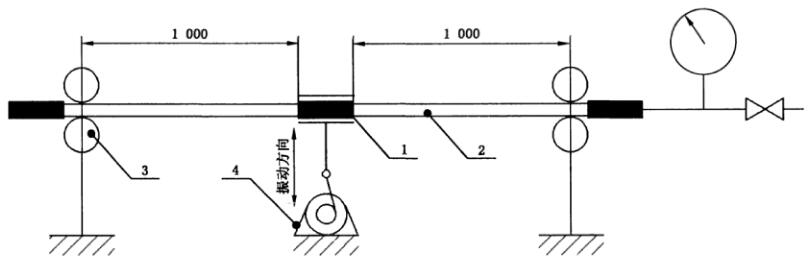

交變彎曲試驗裝置如圖 3 所示，將接頭與長 1000mm 的管子連接，向內部封入 1.6MPa（PN16 及其以下的管件）或 2.5MPa（PN25 的管件）的水，按振幅為 ±5mm，振動頻率 10Hz 的條件實施振動，持續 100 萬次，不得有滲漏、脫落及其他異常。

單位為毫米

說明：1——試件；2——管子；3——自由支承；4——振動源。

圖 3 交變彎曲試驗裝置

8、振動應變試驗

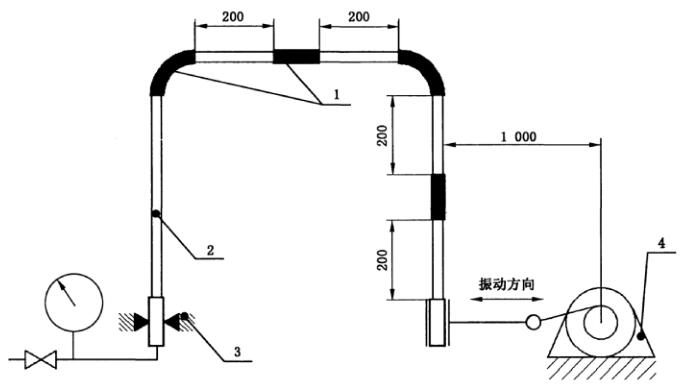

振動應變試驗裝置如圖 4 所示。此項試驗在同一種公稱尺寸的 4 個試件上進行，每種公稱尺寸至少用 8 個接口與長 200mm 的管子按圖 4 的規定組成試驗結構，向內部封入 1.6MPa（PN16 及其以下的管件）或 2.5MPa（PN25 的管件）的水，按振幅為 ±1mm，振動頻率 20Hz 的條件實施振動，持續 100 萬次，不得有滲漏、脫落及其他異常。

單位為毫米

說明：1——試件；2——管子；3一一固定支承；4——振動源。

圖 4 振動應變試驗裝置

9、壓力沖擊（波動）試驗

將接頭與長 500mm 以上的管子連接，內部注滿水后，升壓到 1.6MPa（PN16 及其以下的管件）或 2.5MPa（PN25 的管件），再減壓到 0MPa~0.1MPa，此操作應在 4s 內完成。并以此為一個周期，反復施加 10000 個周期的同樣循環內壓，不得有滲漏、脫落及其他異常。

10、衛生要求

用于輸送飲用凈水和生活飲用水管件的衛生試驗應符合 GB/T 17219 的相關規定。
