本周給大家帶來的推薦產品是：一款管路扭轉振動試驗臺。

該管路扭轉振動試驗臺主要用于測量管路及接頭產品的脈沖疲勞能力，研究管路及接頭產品的脈沖壓力狀態下的抗振動能力，測量管路及接頭產品在受正玄波內壓時的振動特性，以及其它附加功能的實施方案。

一、設備主要技術指標和參數：

1、試驗介質：HM32#液壓油；

2、試驗溫度：常溫；

3、試驗壓力：1.5P（P=管接頭的工作壓力）；Max 100MPa；

4、測試工位：3 個；

5、試驗箱內尺寸：按客戶需求定制；

6、壓力測量精度：0～150MPa，0.5 級壓力傳感器，響應時間 ≤1ms；

7、測試次數：1000 萬次（振動）；100 萬次（脈沖）；

8、脈沖頻率：0~1.5Hz；

9、振動夾具技術參數：

a） 頻率：頻率 10～60Hz 可調；

b） 空載位移幅值：0～5mm；

c） 振動方向：偏心圓周振動；

d） 振動波形：正弦波。

二、測試方法：

1、開始試驗時。開啟介質泵，給管路預充試驗介質及排氣，并加熱至設定溫度。開驅動系統液壓泵，調節系統壓力為 25MPa（脈沖發生的比例為 5：1），可通過伺服換向閥，將脈沖發生器前端壓力控制在 0～100MPa 范圍

內變動。給伺服換向閥特定的電流信息，控制增壓器前端的壓力按設定的波形輸出，從而輸出一個同樣壓力的波形。輸入伺服換向閥的電信號不斷循環，以此完成脈沖試驗。

2、在脈沖試驗的同時做振動試驗時，在振動試驗臺的面板上設定好頻率及時間。

3、實施方案：

a） 檢查設備的電源線、氣源接口、工件接口及接頭等是否連接好；

b） 打開設備電源、電腦電源、氣源截止閥等開關；

c） 開始試驗時，低壓離心泵先將工件內填充滿介質并排氣，開啟離心泵后點擊電腦上的排氣按鈕，此時氣控閥會按照設定的打開頻率進行自動排氣；

d） 同時啟動液壓系統的電機和油泵，通過專用測試軟件上設定好液壓系統比例溢流閥的壓力（即需要做實驗的壓力）；

e） 給定伺服換向閥特定的（如梯形波）電流信息，控制脈沖發生器前端的壓力按設定的波形輸出，從而增壓器后端（即工件端）輸出一個同樣壓力的波形；

f） 輸入伺服換向閥的電信號不斷循環，在專用測試軟件上設定好試驗次數，按照試驗設定的次數一直進行試驗，直至試驗完成；

g） 如需在做脈沖試驗時進行振動試驗，請在振動試驗臺的面板上設定好頻率和時間，點擊"振動試驗運行"按鈕，則脈沖試驗和振動試驗會按照設定好的次數同時進行，直至試驗完成；

注意：以上試驗過程中，設備如觀察到有明顯泄漏或異常（超溫、超壓等），請按下設備上的"急停"按鈕，設備會自動將系統和工件內的壓力卸掉，保護了工件及人身安全。

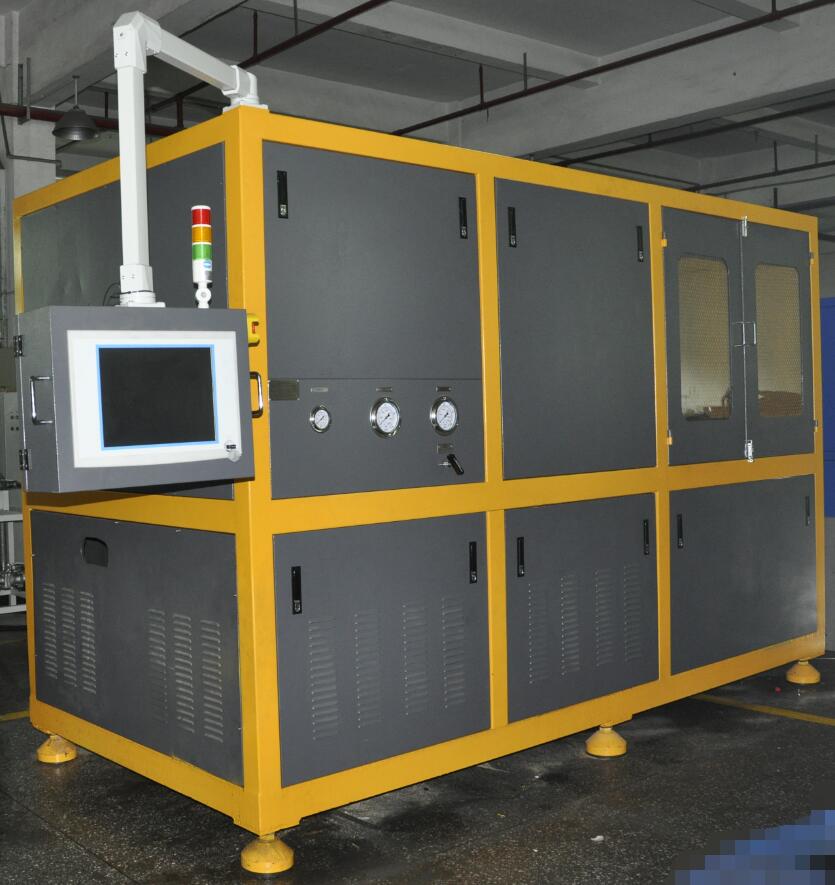

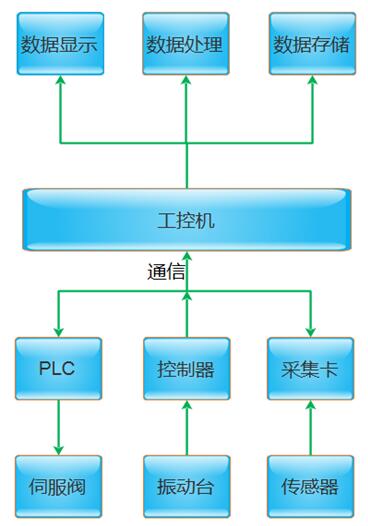

三、設備控制原理圖及參考圖片：

（設備應用參考案例：機械工業通用零部件產品質量監督檢測中心（機械科學研究總院））
