焊接連接鉸接管接頭常用于管子外徑為 10mm～28mm、最大工作壓力不超過 32MPa、工作溫度為 -40℃～100℃ 的液壓流體傳動和一般用途的管路系統。今天我們來學習關于該型管接頭性能試驗的內容。

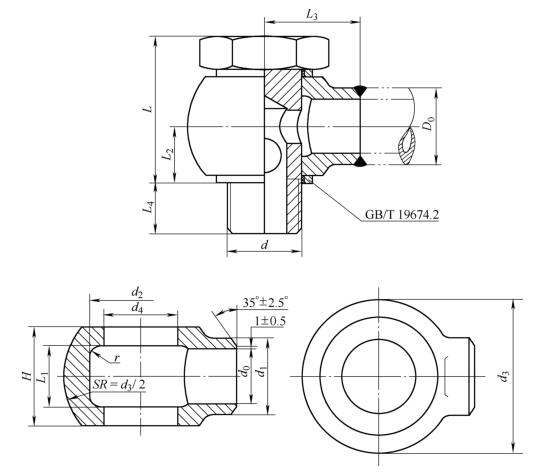

圖 1 焊接連接鉸接管接頭

1、一般要求

當改變加工工藝或原材料變動時，制造商應對管接頭做型式試驗。型式試驗分為氣密性試驗和耐壓試驗。

型式試驗具有一定的危險性，在進行試驗時，必須嚴格遵守相應的安全防護措施，特別需防范爆裂、細噴（能穿透皮膚）和氣體膨脹造成的能量釋放。為了降低氣體膨脹能量釋放的危險性，在進行耐壓試驗時，加壓前應排放盡試驗樣件中的空氣。試驗人員需經過適當培訓。

2、試驗介質

氣密性試驗流體介質應采用空氣、氮氣或氦氣。耐壓試驗流體介質應采用符合 GB/T 7631.2 要求的粘度不大于 GB/T 3141 規定的 VG32 液壓油（如 HM）或水。除非另有規定，所有試驗用流體介質溫度應在 15℃～80℃ 之間。

3、氣密性試驗

管接頭應通過泄漏試驗，將組裝好的管接頭試驗組件浸沒在水中，加壓至 4.8MPa。保壓 3min，觀察是否有氣泡冒出。應在測試報告中明確注明測試流體介質是空氣、氮氣或氦氣。

通過本試驗的零件可繼續用于耐壓試驗，但不得投入實際使用。

4、耐壓試驗

管接頭試驗組件應能在 64MPa 的工作壓力下（升壓速度每秒不得超過最大工作壓力值的 16%）保壓 1min 而不產生滲漏、破裂或拔脫。應在測試報告中明確注明測試流體介質是油或水。

通過本試驗的零件不得投入實際使用。

以上就是今天的分享！如果您對用于上述試驗的管接頭氣密性試驗裝置和耐壓試驗裝置感興趣，歡迎與我們聯系！
