本文內容摘自標準《GB∕T 15385-2022 氣瓶水壓爆破試驗方法》第 6 章，替代 2011 版，標準自 2022 年 10 月 1 日正式實施！

氣瓶水壓爆破試驗裝置及配套儀器設備的基本要求。

1、試驗裝置基本要求

1.1 試驗裝置典型布置見圖 1。

1.2 受試瓶的加壓應選用柱塞泵、氣動泵或其他具有穩定壓力輸出的加壓裝置，以水為加壓介質。

1.3 加壓裝置的額定工作壓力應滿足氣瓶水壓爆破壓力要求。加壓裝置應具有良好的密封性能和平穩的加壓速率，其流量應能調節以滿足受試瓶產品標準對加壓速率的要求。

1.4 承壓管道與試驗裝置、計量儀表的連接，應具有良好的密封。固定裝設的承壓管道應選用金屬管。起減震作用的柔性連接可以選用高壓軟管。承壓管道承壓能力應滿足氣瓶水壓爆破壓力要求。

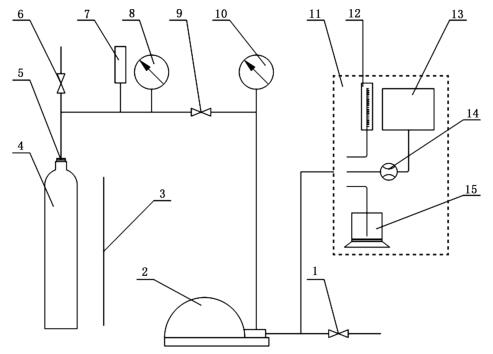

標引序號說明：1——進水閥；2——加壓裝置；3——安全防護措施；4——受試瓶；5——專用接頭；

6——卸壓閥；7——壓力變送器；8——壓力表；9——截止閥；10——加壓裝置前壓力表；

11——水量測量儀表；12——量筒；13——試驗用水水槽；14——流量傳感器；15——電子天平。

圖 1 試驗裝置典型布置圖

1.5 試驗裝置應能自動、準確、實時地顯示、記錄和保存包括時間、壓力和壓入水量等在內的試驗數據。實時存儲的所有原始試驗記錄應不可更改。

1.6 試驗裝置應能自動生成和輸出試驗記錄，試驗記錄應符合要求。

1.7 試驗裝置對壓力和壓入水量數據的采集頻率應不低于 10次/s。

1.8 試驗系統應采取適當的安全防護措施，以保證試驗時操作人員和設備的安全。

2、測量儀表

2.1 壓力測量儀表

2.1.1 試驗裝置上應安裝一只壓力表和一只壓力變送器（或可輸出壓力信號的數字式壓力表）。壓力表用于實時顯示試驗壓力，壓力變送器（或可輸出壓力信號的數字式壓力表）用于采集壓力數據。壓力表和壓力變送器（或可輸出壓力信號的數字式壓力表）的安裝位置應能正確顯示試驗壓力。

2.1.2 壓力表量程應為受試瓶最小爆破壓力的 1.5 倍?3 倍，準確度等級應不低于 1.6 級；壓力變送器（或可輸出壓力信號的數字式壓力表）的量程應為受試瓶最小爆破壓力的 1.5 倍?3 倍，準確度等級應不低于 0.5 級。

2.1.3 壓力測量儀表應定期進行檢定或校準，檢定或校準周期按有關規定執行。

2.2 水量測量儀器

2.2.1 水量測量儀器可用電子天平、量管、流量傳感器或其他適宜的測量儀器。

2.2.2 電子天平的量程應滿足試驗需求，準確度等級和允許誤差應符合 JJG 1036 規定的 Ⅲ 級的要求。氣瓶公稱容積大于 450L 的，檢定分度值和實際分度值應不大于 10g；氣瓶公稱容積不大于 450L 的，檢定分度值應不大于 5g，實際分度值應為 1g。

2.2.3 量管的量程應滿足試驗需求，且在該量程段上刻度值的相對誤差，應不大于 ±1%。

2.2.4 流量傳感器的量程應滿足試驗的需求，準確度等級應不低于 0.5 級。

2.2.5 其他水量測量儀器的量程和準確度等級應滿足試驗需求。

2.2.6 水量測量儀器應定期進行檢定或校準，檢定或校準周期按有關規定執行。

2.3 稱量衡器

用于稱量受試瓶質量的衡器，其最大稱量應是常用稱量值的 1.5 倍?3.0 倍，允許誤差應符合 JJG 539 規定的“中準確度級”的要求。

2.4 溫度測量儀表

用于測定試驗用水溫度和試驗環境溫度的溫度測量儀表，其最小刻度值應不大于 1.0℃。溫度測量儀表應定期進行檢定或校準，檢定或校準周期按有關規定執行。
