油嘴套按產品用途分為稠油油嘴套和稀油油嘴套。其中，稀油油嘴套按其結構形式又分為保溫式油嘴套和非保溫式油嘴套。其結構型式分別如圖 1、圖 2 和圖 3 所示。今天我們來學習其壓力試驗的方法。

1——進油管短接；2——油嘴接頭；3——三通；4——絲堵；5——出油管短接

圖 1 稠油油嘴套結構示意圖

1、壓力試驗要求：

油嘴套壓力試驗要求見下表 1：

表 1

1——進油管短節；2——壓力表接管；3——油嘴接頭；4——嘴后接管；5——絲堵；6——十字筋；7——出油管短接

圖 2 稀油非保溫式油嘴套結構示意圖

2、壓力試驗方法

2.1 試驗介質

清水。

2.2 試驗溫度

室溫。

2.3 試驗程序

壓力從零升至預定的試驗壓力，穩壓時間不少于 10min，然后降壓至零。

2.4 驗收準則

在規定的穩壓期間內無可見滲漏和異常變形現象發生，穩壓期間壓降應不大于試驗壓力的 5%。

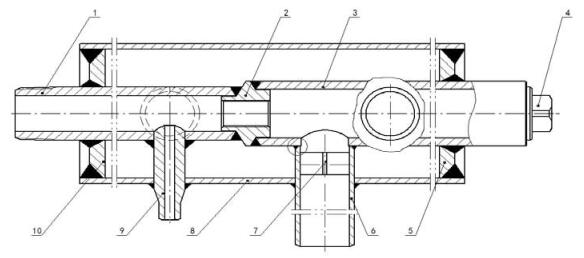

1——進油管短節；2——油嘴接頭；3——嘴后接管；4——絲堵；5——后堵板；6——出油管短節；

7——十字筋；8——保溫套；9——壓力表接管；10——前堵板

圖 3 稀油保溫式油嘴套結構示意圖

以上就是今天的分享！如果您對用于上述試驗的油嘴套壓力試驗裝置感興趣，歡迎與我們聯系！
