今天給大家帶來的分享是關于油田套管補貼用膨脹管總成的膨脹壓力以及密封壓力試驗方法的內容。

1、膨脹管總成膨脹壓力試驗

1.1 試驗裝置要求

試驗介質為清水。

a）試驗裝置及測試設備的耐壓能力應不小于 70MPa；

b）壓力計、流量計的測試精度允許誤差為 1.5%（全量程）。

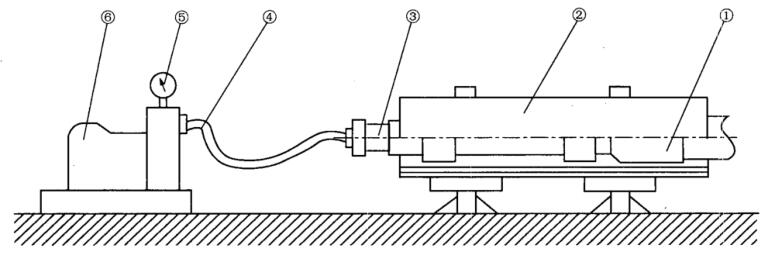

1——膨脹管總成；2——基礎套管；3——送入油管；4——高壓軟管；5——壓力及流量計量裝置；6——高壓泵源。

圖 1 膨脹管總成試驗裝置示意圖

1.2 試驗方法

用標準套管模擬基礎套管。

室溫下，將膨脹管總成安裝于基礎套管內，然后放置在膨脹試驗臺架上，連接打壓系統，以一定流量對膨脹管總成進行打壓，使膨脹管膨脹，膨脹錐行進速度為 2m/min?3m/min，記錄整個膨脹過

程的壓力值。試驗裝置示意圖參見圖 1。

2、膨脹管密封壓力試驗

試驗裝置要求同 1.1。

室溫下，將已膨脹在基礎套管內的膨脹管與基礎套管組成的整體作為試件，在其密封段之間，于基礎套管上開一小孔，將其與高壓泵源連接；開泵打壓，壓力穩步上升，達到規定壓力值后切斷高壓泵源，穩壓 30min，壓降不應超過 0.3MPa，記錄膨脹管穩壓的壓力值。試驗裝置示意圖參見圖 2。

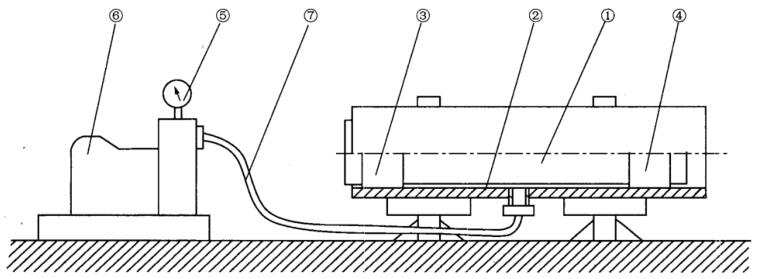

1——膨脹管；2——基礎套管；3——密封橡膠環1；4——密封橡膠環2；5——壓力及流量計量裝置；6——高壓泵源；7——高壓軟管。

圖 2 膨脹管密封壓力試驗裝置示意圖
