          1. 關于閥門流量系統和流阻系數試驗裝置和測量儀表的 4 點要求

            2022-05-13 0 編輯:億威仕 | 試驗機

            今天給大家帶來的分享是關于閥門流量系統和流阻系數試驗裝置和測量儀表的相關要求的內容。

            1、試驗裝置

            1.1 試驗閥門為直通式或Z形連接(進出口不在同一軸線上)的典型試驗系統布置如圖 1 所示;試驗閥門為角式連接的典型試驗系統布置如圖 2 所示。

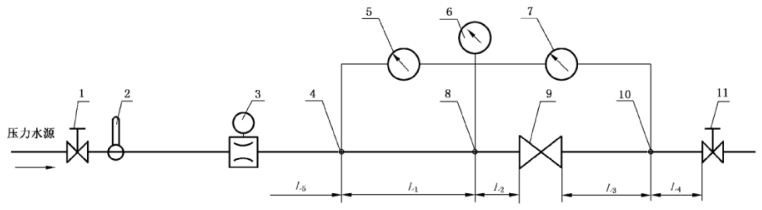

            圖 1 直通式或 Z 形連接試驗閥門的典型試驗系統布置圖

            說明:

            1——上游閥門;2——溫度計;3——流量測量儀表;4——直管段取壓孔;5——直管段差壓(△pt)測量儀表;6——壓力測量儀表;

            7——試驗閥門管段差壓(△p1)測量儀表;8——上游取壓孔;9——試驗閥門;10——下游取壓孔;11——下游調節閥門。

            圖 1 直通式或 Z 形連接試驗閥門的典型試驗系統布置圖

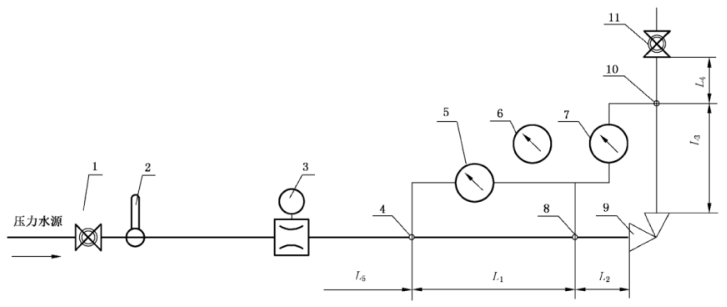

            圖 2 角式連接試驗閥門的典型試驗系統布置圖

            說明:1——上游閥門;2——溫度計;3——流量測量儀表;4——直管段取壓孔;5——直管段差壓(△pt)測量儀表;6——壓力測量儀表;

            7——試驗閥門管段差壓(△p1)測量儀表;8——上游取壓孔;9——試驗閥門;10——下游取壓孔;11——下游調節閥門。

            圖 2 角式連接試驗閥門的典型試驗系統布置圖

            1.2 當試驗閥門有多個進出端口的,應按 1.1 的要求,在需要測試的兩端或多端布置試驗系統。

            1.3 除非因試驗閥門連接形式的原因,試驗閥門連接管道無法水平安裝的,其他所有的試驗閥門連接管道都應采取試驗閥門和連接管道均水平布置方式布置進行試驗。

            1.4 應保證試驗過程中,管道內全部充滿水,不會有空氣進入管道內。

            1.5 試驗時,應保證下游調節閥門前管道內的水壓力應不小于 35kPa。

            1.6 下游調節閥門應采用不會造成管道內水流量波動的閥門(閥芯節流件不會是在水流中有晃動)。

            1.7 安裝后,連接管道與流量測量儀表、試驗閥門各處應當同軸,各連接處應無泄漏。連接處的密封墊片的內孔應不小于管道內徑,應無影響管道流通的凸臺、棱邊等現象存在。

            2、連接管道

            2.1 流量儀表連接管道、試驗閥門前后的所有管道應是圓形直管,不得有凸臺、凹坑等現象,管道的尺寸及偏差應符合 GB/T 17395 的規定。管道內表面應清潔,無氧化皮和其他可能引起流體擾動的障礙物。安裝流量測量儀表和試驗閥門的管道的連接端部都應是平直的。

            2.2 如圖 1 或圖 2 所示,L1~L5 是指與試驗閥門同一公稱尺寸的直管段長度。L1 是用來測量試驗閥門連接管道本身的流量-差壓的測量管段;L2 和 L3 是試驗閥門上下游連接管道取壓點管段,L4 是試驗閥門下游取壓點后的直管段;L5 是指管道取壓點前直管段長度。

            2.3 試驗閥門連接管道及取壓點的長度要求為:L2 應是大于或等于管道公稱尺寸的 5 倍,L3 應是大于或等于管道公稱尺寸的 10 倍,L4 應大于連接管道公稱尺寸的 5 倍。試驗系統中設置 L1 直管段的,L1 應是 L2 和 L3 的長度之和,L5 的長度應是大于管道公稱尺寸的 15 倍;若試驗系統未設置 L1 直管段的,L5 的長度應是大于管道公稱尺寸的 18 倍。L5 管段若采用了整流導葉,則長度可縮短到管道公稱尺寸的 8 倍。

            2.4 流量測量儀表連接管道的長度應滿足流量測量儀表對連接管道長度的要求,該連接管道和法蘭的內徑應不小于流量計的內徑,以接近流量計的內徑為宜。

            2.5 除螺紋端連接的閥門外,連接試驗閥門的管道的內徑應不小于試驗閥門的連接端的內徑。

            2.6 螺紋端閥門的連接管的端面應設法抵觸到閥門螺紋底部的臺階。

            3、取壓孔和接管

            3.1 測量管道上的每個取壓截面應有 1 個、2 個對稱或 4 個對稱布置的取壓孔;公稱尺寸大于 DN300 的測量管道及耍求測量精度高于 1% 的所有管道,都應在測量管道的每個取壓截面有 4 個對稱布置的取用孔,然后將各個取壓孔匯集合成一個總取壓孔。測量管道取壓孔的內徑按表 1 的規定。

            表 1 測量管道取壓孔內徑

            公稱尺寸 DN取壓孔內徑范用 mm
            <201.5~2
            20~502~3
            >503~5

            3.2 取壓孔應與測量管道垂直,偏角最大不得超過 5°。取壓孔在測量管道內外表面的邊應是銳角,且不應有毛刺、鉆削飛邊存在。匯集合成的總取壓孔與差壓測量儀表間連接管道的內徑應至少為測量管道上各個取壓孔內徑的 2 倍,匯集合成的總取壓孔接管口應水平方向設置。

            4、測量儀表

            4.1 對于公稱尺寸不大于 DN500 的閥門的試驗系統,流量測量儀表可采用可測量水介質的電磁、渦輪或文丘里等流量測量儀表,精度等級應不低于 1.0 級。

            4.2 對于公稱尺寸不大于 DN500 的閥門的試驗系統,差壓測量儀表可采用可測量水介質的差壓計或水銀 U 形管,差壓計精度等級應不低于 1.0 級,水銀 U 形管的分辨率應不低于 1mm。

            4.3 壓力測量儀表可采用壓力表或壓力傳感器,精度等級應不低于 1.0 級。

            4.4 溫度測量儀表可采用溫度傳感器或水銀溫度計測量水的溫度,溫度的分辨值不低于 ±1℃。

            4.5 所有儀表應按國家有關校準或檢定規程進行校準或檢定。


            以上就是今天的分享!如果您對用于上述試驗的閥門流量/流阻系統試驗裝置感興趣,歡迎與我們聯系!
