今天給大家帶來的分享內容是：用于氣動元件-調壓閥可靠性評估的試驗設備。如果您對下文所述調壓閥的性能試驗設備感興趣，歡迎與我們取聯系！

1、基本試驗設備

1.1 被測調壓閥的試驗回路見圖 1 或圖 2。多個試驗回路使用同一壓縮空氣氣源時，每個試驗回路應使用相同的元件。附錄 A 給出了一種擴展試驗回路，其中包含隔離測量儀器的附加元件。圖 1 所示的基本試驗回路未包含所有必要的安全裝置，應采取防護措施以防元件失效引起的傷害。負責測試的人員應充分考慮人員和設備的安全。

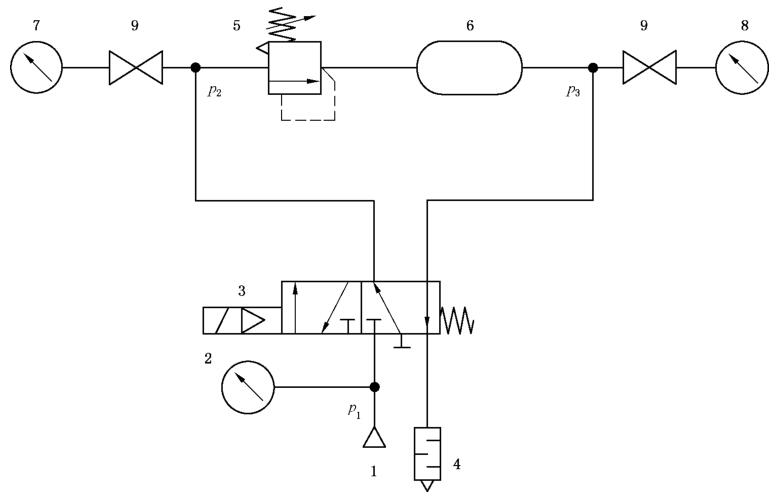

標引序號說明：

1——氣源；2——測量 p₁ 的壓力表；3——二位五通換向閥；4——消聲器；

5——被測調壓閥（即被測元件）；6——氣容；7——測量 p₂ 的壓力表或壓力傳感器；

8——測量 p₃ 的壓力表或壓力傳感器；9——截止閥或快換接頭。

圖 1 試驗回路

1.2 如果圖 1 中使用的二位五通換向閥（元件 3）流量規格大，也可使用圖 2 所示的替代試驗回路。在該回路中，兩個二位二通閥應同時動作。

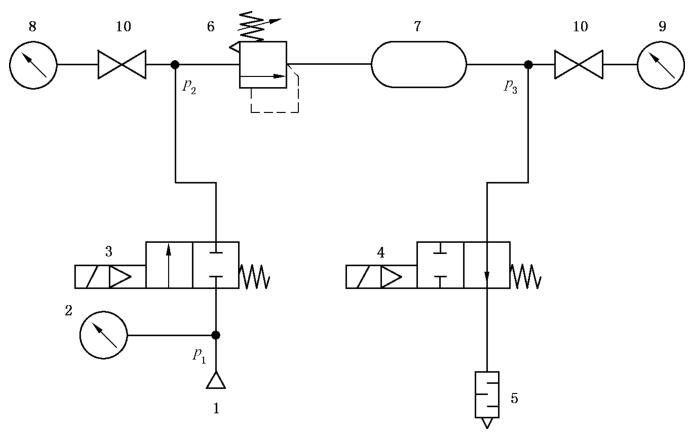

標引序號說明：

1——氣源；2——測量 p₁ 的壓力表；3——二位二通閥（常閉）；4——二位二通閥（常開）；

5——消聲器；6——被測調壓閥（即被測元件）；7——氣容；8——測量 p₂ 的壓力表或壓力傳感器；

9——測量 p₃ 的壓力表或壓力傳感器；10——截止閥或快換接頭。

圖 2 可選試驗回路

1.3 如果被測元件主體具有兩個或三個不同尺寸的接口，則選擇最大的接口。

1.4 在安裝被測元件前，先按照 ISO6953-3 對被測元件進行流量測試，確定每個被測元件的正向聲速流導 C_f。

1.5 圖 1 中元件 2、7、8 或圖 2 中元件 2、8、9 所示的壓力測量儀器（壓力表或壓力傳感器）分別與試驗回路中的截止閥或快換接頭連接。

2、換向閥

試驗回路中使用外部先導式或直動式換向閥。換向閥的聲速流導值 C 應不小于被測元件的正向聲速流導 C_f，也應滿足 7.3.1 中 b）的要求。

3、氣容

圖 1 中氣容 6 和圖 2 中氣容 7 的尺寸應符合 ISO19973-1：2015 的規定。

附錄 A

(資料性)

可選的擴展試驗回路

圖 1 所示試驗回路中的元件是必不可少的。圖 A.1 所示的擴展回路是可選的，包含了隔離測量儀器的附加元件。隔離閥可防止在循環工作期間使儀器承受壓力，但可在測量期間開啟進行測量并記錄。

表 A.1 列出了圖 A.1 所示擴展試驗回路的測量步驟。

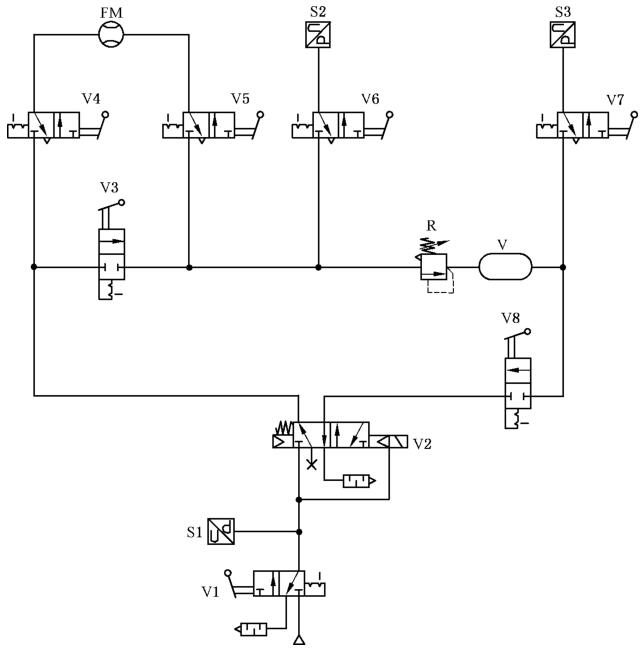

標引序號說明：

FM——流量計；S1、S2、S3——壓力傳感器；R——被測元件；V——氣容；V1——進口截止閥；

V2——起循環作用的閥；V3、V8——起隔離作用的閥；V4、V5、V6、V7——隔離傳感器的截止閥。

圖 A.1 可選的擴展試驗回路

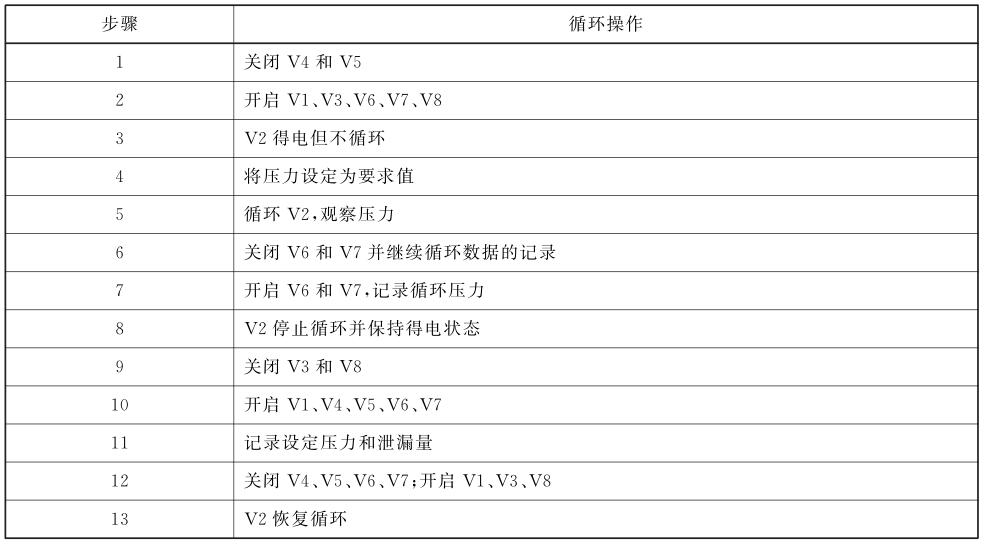

表 A.1 測量步驟
