今天給大家帶來的是關于射孔器模擬井射孔試驗的內容。

1、原理

將射孔器下入模擬井內，對井筒內介質加壓至規定值，引爆射孔器。通過對射孔后試驗套管，射孔槍的檢測，評價射孔器的性能。

2、試驗套管靶及制備

2.1 試驗套管靶

2.1.1 試驗套管靶的結構

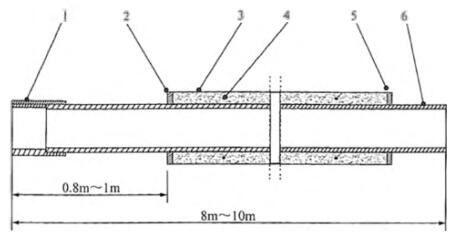

試驗套管靶結構示意圖見圖 1。

1——套管接箍；2——上扶正套；3——養護套；4——水泥環；5——下扶正套；6——試驗套管

圖 1 試驗套管靶結構示意圖

2.1.2 試驗套管

根據射孔器型號選定適宜的套管且應符合表 1 規定。

2.1.3 養護套

采用厚度為 2.0mm~2.5mm 的鋼板卷制。其直徑應保證養護套與套管之間有不小于 25mm 厚的環形空間，養護套長不小于 7m，上、下端應設有扶正套。

2.1.4 水泥環

采用符合 GB 10238 規定的 A 級油井水泥漿灌制，水泥漿相對密度為 1.85~1.93。

表 1 套管和油管的規格及鋼級

2.2 試驗套管靶制備

2.2.1 將養護套固定在試驗套管上，并下入模擬井中。

2.2.2 按 2.1.4 要求，配制水泥漿，將水泥漿灌入套管與養護套之間的環形空間內。

2.23 常溫條件下，養護時間不少于 72h。

2.2.4 將養護完畢的套管靶取出待用。

3、試驗設備

試驗設備應滿足如下要求：

a）模擬井，井深不小于 200m，井筒內徑不小于 335mm，其結構如圖 2。

b）鉆機一部，提升力不小于 300kN。

c）高壓泵一臺，額定工作壓力為 50Mpa。

d）電纜絞車一臺，電纜長度不小于 600m。

e）清水池一個。

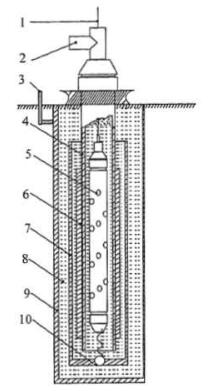

1——電纜；2——加溫加壓人口；3——加溫循環出口；4——試驗套管；5——射孔器；6——水泥環；

7——承壓套管；8——射孔介質；9——模擬井筒；10——承壓閥球/座

圖 2 模擬井結構示意圖

4、試樣

4.1 射孔器的外觀和尺寸應符合該產品標準規定。射孔彈抽樣按要求抽取。

4.2 射孔槍有效射孔長度應不大于 6m。

4.3 射孔槍耐溫耐壓性能應滿足要求。

5、試驗條件

試驗滿足下列條件：

a）試驗介質：清水。

b）試驗壓力：18MPa~20MPa。

6、試驗程序

6.1 下套管

6.1.1 試驗套管靶與承壓套管連接后，下入模擬井中預定深度。

6.1.2 安裝密封加壓裝置。

6.2 下射孔器

6.2.1 根據設計要求組裝射孔器。

6.2.2 在電路斷路的情況下連接引爆線與電纜，將射孔器下放到模擬井預定深度處。

6.3 加壓與引爆

對井筒加壓，當壓力達到規定要求時，引爆射孔器。

6.4 起套管

井筒泄壓后，分別起出試驗套管靶和承壓套管。

6.5 破靶

剖開試驗套管靶上的養護套和水泥環。

6.6 數據測量與采集

6.6.1 承壓套管

檢查承壓套管上穿孔數量。

6.6.2 試驗套管

在試驗套管上采集如下數據：

a）裂孔數量。

b）測量穿孔孔徑，將卡尺量爪伸入孔眼內成90°方向測量長軸、短軸的值，單位為毫米（mm）。

c）測量裂縫長度，裂縫長度取孔眼單側裂縫長度，單位為毫米（mm）。

d）測量套管外徑脹大，射孔后套管外徑與原始外徑差值，取最大值，單位為毫米（mm）。

e）測量內毛刺高度，任取鄰近的至少五個孔的一段試驗套管剖開，用深度卡尺在套管內壁孔眼處進行測量，單位為毫米（mm）。

6.6.3 射孔槍

在射孔槍上采集如下數據：

a）槍頭、槍尾及接頭脫落情況。

b）非孔眼處裂紋及橫向斷裂情況。

c）射孔孔眼與盲孔對位情況。

d）外徑脹大，射孔后槍身外徑與原始外徑的差值，取最大值，單位為毫米（mm）。

e）孔眼裂縫長，單位為毫米（mm）。

7、試驗結果的計算與表述

7.1 測量精度

7.1.1 穿孔孔徑、內毛刺高度、外徑脹大精度為 0.1mm。

7.1.2 裂縫長度精度為 1mm。

7.2 數據記錄

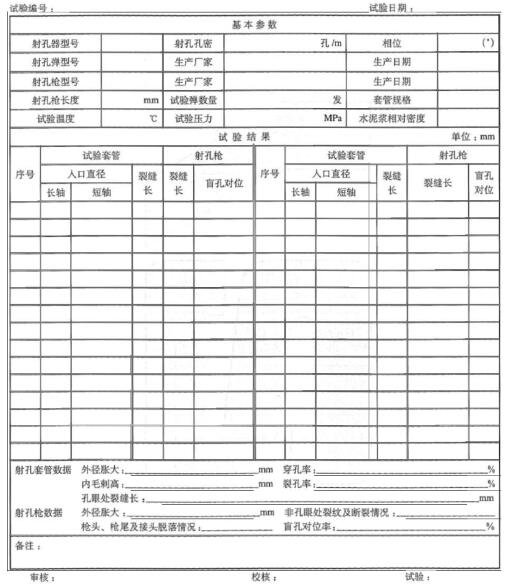

記錄試驗結果，格式參見下圖 3。必要時，對試樣和試驗結果進行拍照。

圖 3 模擬井射孔試驗數據表格式
