冶金設備用液壓缸(PN≤25MPa)的試驗方法:
1、試驗裝置應以水平或垂直基礎為準的平面裝置,被試液壓缸(以下簡稱被試缸)用與其支承部分形式相適應的支承方式來安裝。
a)用加載缸的情況見圖 1。

圖 1 使用加載缸試驗裝置
b)用生物的情況見圖 2。

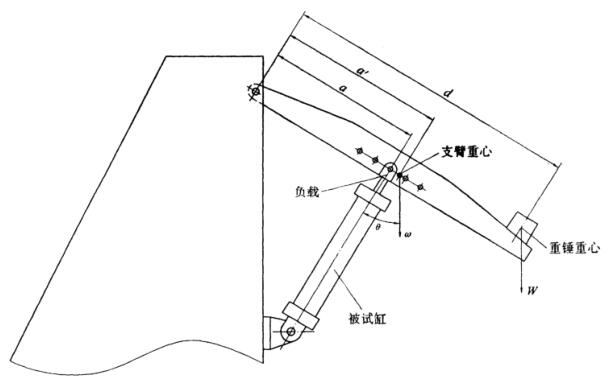

圖 2 使用重物試驗裝置
2、液壓缸試驗用液壓系統原理圖:
a)空載動作試驗回路見圖 3;

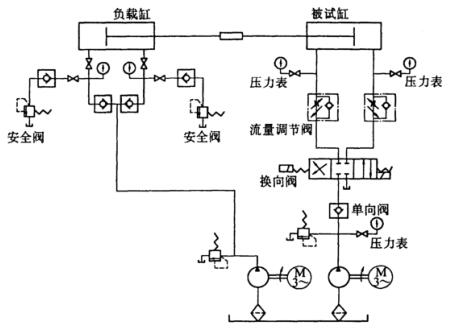

b)有載動作試驗回路見圖 4;
![]() | ![]() |
| 圖 3 空載動作試驗回路 | 圖 4 有載動作試驗回路 |
3、試驗條件:
3.1 試驗用油液:
a)油液溫度規定為 50℃±5℃;
b)油液粘度等級規定為 VG32 或 VG46;
c)油液的固體污染等級不大于 19/16。
3.2 活塞速度按照相關規定,亦可根據供需雙方商定。
4、試驗項目:
4.1 空載運轉
被試缸在無載工況下,全行程上進行五次試運轉。
4.2 有載運轉
把試驗回路壓力設定為公稱壓力施加負載,以表 1 的最低及最高速度,分別在全行程動作五次以上,當被試缸的行程特別長時,可改變加載缸的位置,在全行程上依次分段進行有載試運轉。
表 1
MPa
| 公稱壓力 PN | 活塞桿密封型式 | 活塞密封型式 | |
| V 形 | 其他 | ||
| ≤10 | V 形 | 0.75 | 0.5 |
| 其他 | 0.45 | 0.3 | |
| >10 | V 形 | 0.09PN | 0.06PN |
| 其他 | 0.06PN | 0.04PN | |
4.3 最低啟動壓力
在 4.1 試驗時,從無桿側逐漸施加壓力,測其活塞的最低啟動壓力。
4.4 內泄漏
將被試缸的活塞分別固定在行程兩端(當行程大于 1m 時,還須固定在中間),在活塞的一側施加公稱壓力,測量活塞另一側的內泄漏量。
4.5 外泄漏
在 4.1,4.2,4.4,4.7,4.9 試驗時,測量活塞桿防塵圈處的外泄漏量。
4.6 負載效率
調節溢流閥,使進入被試缸無桿側的壓力逐漸升高,測出不同壓力下的負載效率,并繪出負載曲線。
4.7 耐壓試驗
在被試缸無桿側和有桿側分別施加公稱力 PN 的 1.5 倍(當 PN>16MPa 時,應為 1.25 倍),將活塞分別停在行程的兩端,保壓 2min 進行試驗。
4.8 耐高溫試驗
被試缸在滿載工況下,通入 90℃±3℃ 的油液,連續運轉 1h 以上進行試驗。
4.9 耐久試驗
被試缸在滿載工況下,使活塞以表 1 規定的最高速度 ±10% 連續運轉,一次連續運轉時間不得小于 8h。活塞移動距離為 150km,在試驗中不得調整被試缸的各個零件。
4.10 全行程檢驗
在 4.1 試驗時,將活塞分別停留在行程的兩端,測量全行程長度,應符合設計要求及表 2 的規定。
表 2
| 缸筒內徑 mm | 40~60 | 80~100 | 125~160 | 200~250 | >250 |
| 異物質量 mg | 175 | 250 | 300 | 400 | 500 |
| 注:行程按 1m 計,每增加 1m,異物質量允許增加 10%。 | |||||
