氧氣用截止閥是一種工作壓力不大于 21MPa、公稱尺寸DN10～DN500、溫度 -29℃～200℃ 的法蘭連接的冶金、煤化工和空分等氧氣純度不低于 23. 5％ 的管網系統用截止閥（以下簡稱閥門） 。今天我們學習關于該型閥門的檢驗與試驗方法以及檢驗規則。

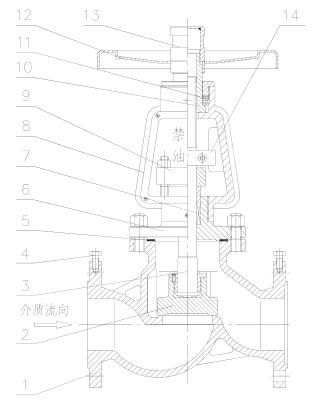

說明：1——閥體；2——閥瓣；3——閥桿；4——導電螺栓；5——密封墊；

6——閥蓋；7——填料；8——油塵防罩；9——填料壓蓋；10——閥桿螺母；

11——軸承；12——手輪；13——防塵帽；14——導向塊。

圖 1 氧氣用截止閥

1、檢驗與試驗方法

1.1 閥門的材料、外觀、無損檢測、脫脂檢驗以及殼體試驗、上密封試驗、密封試驗等要求按 JB/T 12955 的規定。

1.2 閥門裝配前應對閥門所有與介質接觸的零件及使用的工具進行徹底脫脂，并由質檢部門用紫外線燈詳細檢查，檢查合格后裝配，然后使用無油純凈水及干燥的氮氣進行殼體試驗和密封試驗，試驗合格后閥門整體再次進行脫脂處理和油脂殘留量檢測，檢測法按 JB/T 12955 的規定，合格后進行吹凈封閉。

1.3 對于填料、墊片之類的密封件應進行禁油處理和脫脂檢驗，合格后方可使用。

2、檢驗規則

2.1 出廠檢驗

閥門應逐臺進行出廠檢驗，檢驗合格后方可出廠。其檢驗項目、技術要求和試驗方法按表 1 的規定。

表 1 閥門試驗項目、要求和方法

2.2 型式試驗

2.2.1 有下列情況之一時，應對樣機進行型式試驗，試驗合格后方可批量生產：

——新產品試制定型；

——正式生產后，如產品結構、材料、工藝有較大改變可能影響產品性能。

2.2.2 技術協議要求進行型式試驗時，應抽樣進行型式試驗。抽樣可在生產線的終端經檢驗合格的產品中隨機進行抽樣，也可在產品成品庫中隨機抽取或者從已供給用戶但未使用并保持出廠狀態的產品中隨機抽取 1 臺。對整個系列產品進行質量考核時，根據該系列范圍大小情況從中抽取 2～3 個典型規格進行試驗。

2.2.3型式試驗的全部試驗項目應符合表 1 的規定。
