快換式氣動管接頭是一種用于氣動系統中，不需要工具或專門裝置能快速連接或斷開氣路的快換接頭。今天我們來學習該型管接頭的性能試驗方法。

1、試驗條件按 JB/T 7056 的規定。

2、試件安裝

2.1 結構剛度和強度試驗，連接時的泄漏試驗的試件為接頭總成帶單向閥端接壓力源，另一端封閉。

2.2 斷開時的泄漏試驗的試件為單向閥的插頭或插座接壓力源。

3、試驗裝置

3.1 試驗裝置示意圖見圖 1~圖 4。試驗裝置應設有卸壓和防爆系統，以保證試驗安全。

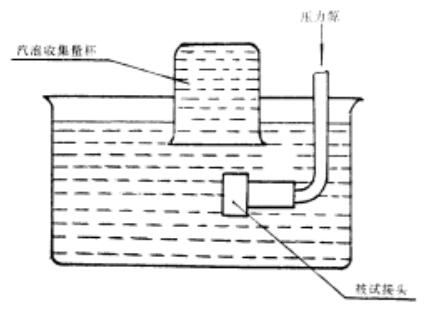

圖 1 接頭斷開時的泄漏試驗裝置

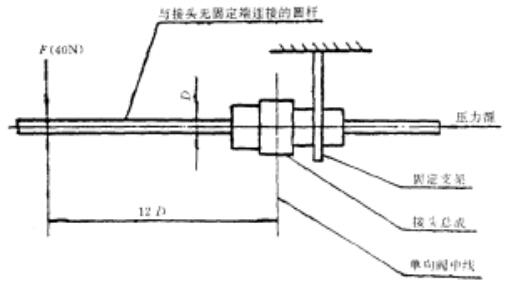

圖 2 接頭連接時泄漏試驗裝置

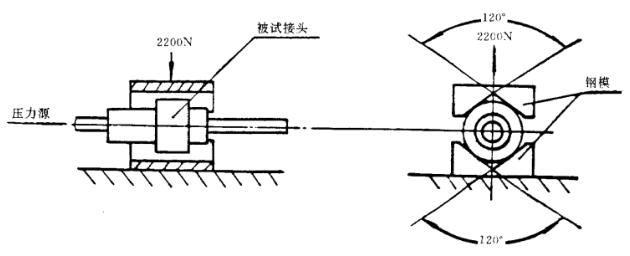

圖 3 徑向強度試驗裝置

圖 4 軸向強度試驗裝置

3.2 測量用儀器儀表的系統誤差按表 1 的規定。

表 1

4、試驗項目

4.1 流量特性

試驗方法按 GB/T 14513 規定。

4.2 泄漏試驗

4.2.1 接頭斷開時的泄漏試驗

試驗在圖 1 所示的裝置上進行，試件按第 2.2 條規定安裝，在圖示位置施加一徑向力 40N，通入氣體壓力為公稱壓力，保壓 5min，不得出現泄漏。

4.3 耐壓試驗

按 JB/T 7056 的規定。

4.4 結構剛度和強度試驗

4.4.1 徑向剛度試驗

試驗在圖 3 所示的裝置上進行。試驗件按第 2.1 條規定安裝。通入氣體壓力為公稱壓力，在圖示位置施加徑向力 F=2200N。保持 1min，不得出現斷開或損壞。按第 4.2.2 條的規定進行泄漏檢驗。

4.4.2 軸向強度試驗

試驗在圖 4 所示的裝置上進行，試驗按第 2.1 條規定安裝。通入氣體壓力為公稱壓力，在圖示位置施加軸向力 F=2200N，保持 1min，不得出現斷開或損壞。按第 4.2.2 條的規定進行泄漏試驗。

4.5 外觀質量檢驗

按 JB/T 7056 的規定。

以上就是今天的分享！如果您對用于上述試驗的管接頭性能試驗裝置感興趣，歡迎與我們聯系！
