今天給大家帶來的分享是關于換向閥可靠性評估的試驗設備及試驗條件相關要求的內容。

1、試驗設備

1.1 基本試驗設備

基本試驗設備見圖 1。任何安裝在排氣口的消聲器應盡量減小對被測閥的流量影響。

圖 1 中的基本回路，未包括必要的安全裝置。負責測試人員務必充分考慮人身與設備的安全。

a）二位雙穩態閥	b）帶彈簧或氣壓復位的二位單穩態閥	c）三位閥
說明：1~5——氣口；6——控制信號：電氣、氣動或先導式控制；7——彈簧復位或氣壓復位； 8——彈簧復位至中位；9——容器；10——至氣口 1 處的供氣壓力；V——被測閥。 注：先導式供氣可以是內部的或外部的，只要其滿足規定的功能。

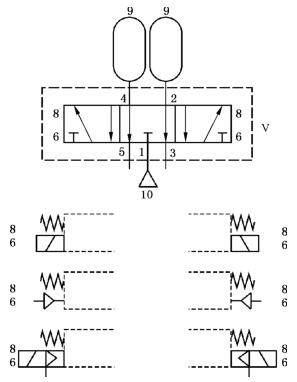

圖 1 通過試驗評估換向閥的可靠性試驗回路

1.2 連接管路和容器

1.2.1 被測閥的工作氣口直接連接容器，或使用管子連接，各連接部件應盡量減小對被測閥的流量影響。

注：容器的尺寸在 GB/T 38206.1 中給出。

1.2.2 連接管路中的管子應盡可能短，使容器能夠在控制信號提供的時間之內完成充氣和排氣過程。

1.3 多個氣動閥同時動作

在測試氣動閥時，若干個被測閥可能由一個控制閥同時操作。為此，應按照在 2.3.1 中所描述的控制壓力施加于所有的被測閥。

2、試驗條件

2.1 一般試驗條件

一般試驗條件應按照 GB/T 38206.1 的規定。

2.2 初始條件

被測閥應通過功能檢查，初始測試數據不應超過本部分中規定的閾值。

2.3 循環頻率

2.3.1 驅動被測閥，確保循環過程中與工作氣口相連的容器壓力降至工作壓力的 10% 以下，而升高則應至 90% 以上。

2.3.2 驅動脈沖的開/關時間占空比應為 1∶1。

2.3.3 對于二位單穩態閥，應按照圖 2 施加控制信號。

說明：V——控制閥信號；0——控制閥信號：關；

t——時間；n_T——循環時間；1——控制閥信號：開；p₂，p₄——容器壓力。

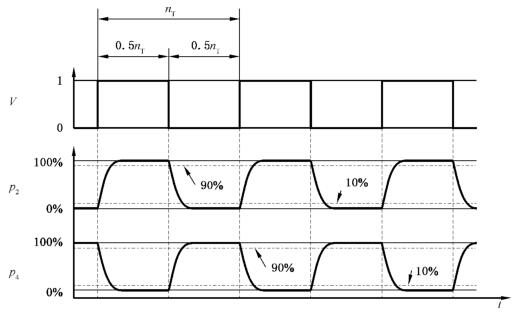

圖 2 用于二位單穩態閥的控制信號

2.3.4 對于二位雙穩態和三位閥，應按照圖 3 施加控制信號。

說明：V12，V14——控制閥信號；0——控制閥信號：關；

t——時間；n_T——循環時間；1——控制閥信號：開；p₂，p₄——容器口壓力。

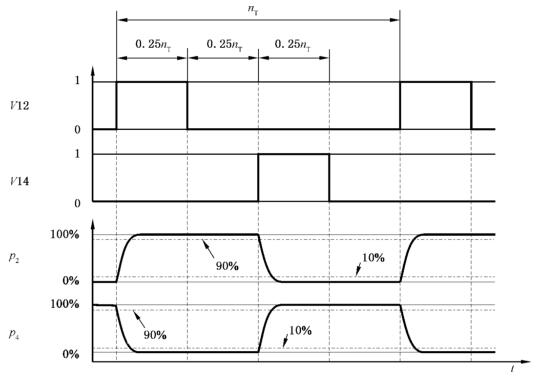

圖 3 用于二位雙穩態和三位閥的控制信號
