航空液壓快卸自封閥是一種飛機用溫度為Ⅰ型（-55~+70℃）、Ⅱ型（-55~+135℃），額定工作壓力不超過 21MPa 的液壓快卸自封閥（以下簡稱自封閥）。今天我們來學習該型自封閥的壓力和流量沖擊試驗的內容。

1、壓力沖擊試驗

1.1 技術要求

自封閥在連接狀態下，應能承受 2000 次壓力沖擊，脈沖壓力峰值應為額定工作壓力的 150%±5%（見圖 1）。

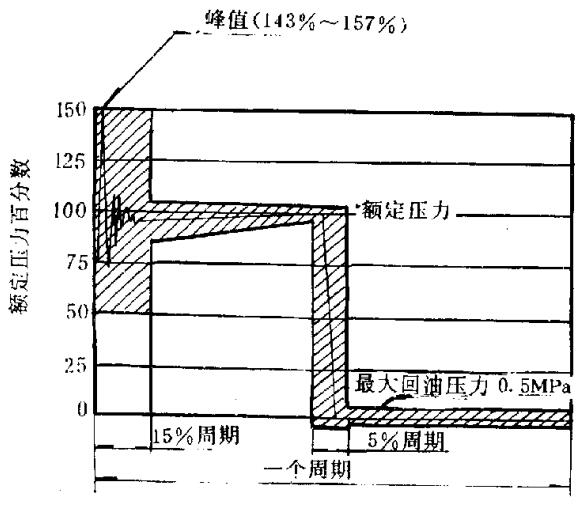

圖 1 壓力沖擊循環曲線

1.2 試驗方法

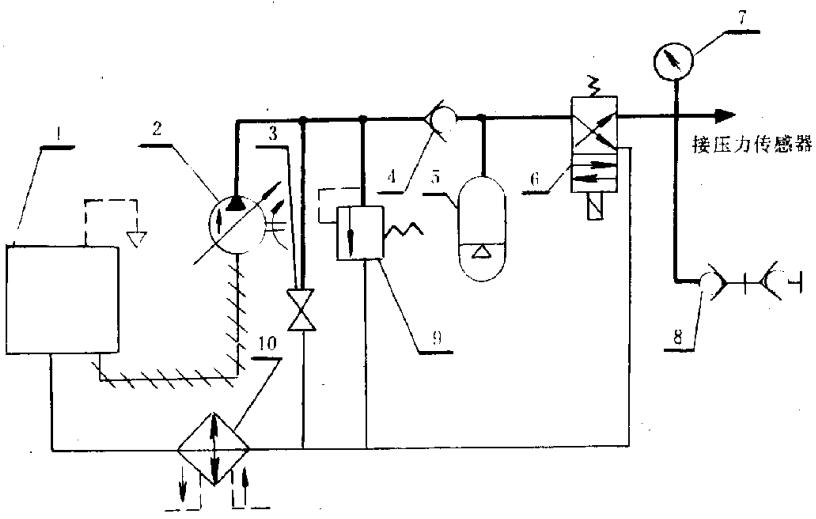

試驗裝置原理圖見圖 2。

1——油箱；2——泵；3——開關；4——單向閥；5——蓄壓器；

6——電磁閥；7——壓力表；8——被試產品；9——安全閥；10——散熱器。

圖 2 壓力沖擊試驗原理圖

自封閥在連接狀態下，將沖擊壓力從小于或等于 5% 額定工作壓力，瞬間上升到額定工作壓力，而后從額定工作壓力瞬間降至小于或等于 5% 額定工作壓力，以每分鐘 30±5 次的速率，對自封閥進行 2*103 次沖擊，每個循環脈沖壓力峰值應為額定工作壓力的 150%±5%，壓力沖擊循環曲線見圖 1。

2、流量沖擊試驗

2.1 技術要求

自封閥在連接狀態下應能承受來自兩個方向的 5 倍額定流量的 100 次沖擊。

2.2 試驗方法

以 5 倍額定流量，從兩個方向對自封閥進行 100 次流量沖擊，每次至少持續 5s，然后按“低壓密封性（在 20kPa 的壓力下保持 5min，在穩壓 2min 后，檢查自封閥在連接和分離狀態下的密封性，應符合要求）”和“高壓密封性（在額定工作壓力下，分別檢查自封閥在連接和分離狀態下的密封性，應符合要求）”進行試驗。
