今天給大家帶來的是關于制氫筒的水壓試驗方法，方法適用于 65 式和 65-1 式制氫筒的檢定，其他相同類型制氫筒的檢定也可參照進行。

1、試驗前準備

水壓試驗用水必須是潔凈的淡水，試驗用水與環境溫度之差應不大于 5℃。

試驗前必須拆除制氫筒外部所有附件，向鋼瓶注入不低于 10℃ 的淡水，放置 24h。

2、試驗設備的安裝

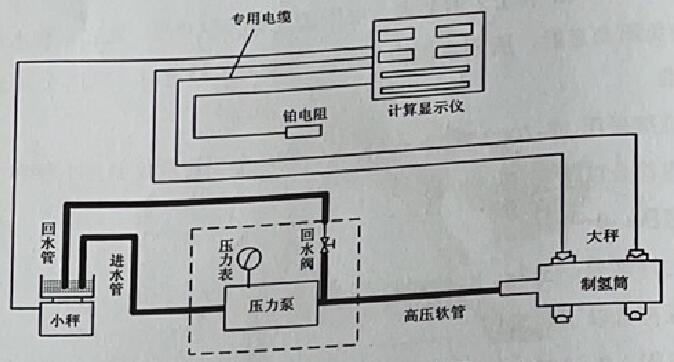

將制氫筒檢定裝置的大秤放置在水平地面上，壓力泵放置在距大秤約 2m~3m 處，計算顯示儀表位于大秤與小秤之間的適當位置。小秤及水箱放置在壓力泵上方，保持秤架平穩。將進、回水管固定在小秤上，使其深入水箱并保證對秤架不形成附加壓力。連接方法如圖 1 所示。

圖 1 水壓試驗設備連接圖

3、試驗方法和要求

3.1 在小秤水箱中注入 1500mL?1700mL 的水，將溫度儀傳感器放入水箱中，待溫度示值穩定后，錄取水壓試驗前水溫，然后取出溫度儀傳感器。

3.2 將制氫筒與堵頭水平放置在大秤上，關閉設備回水閥門，開啟壓力泵電源，壓力達到工作壓力 15MPa 后關閉壓力泵；然后開啟回水閥門，使制氫筒內壓力逐漸減小，排除水中氣體。

3.3 關閉回水閥門，待大秤顯示穩定后，錄取制氫筒、堵頭及水的總重量 M₁，準確到 0.1kg。

3.4 在加壓過程中若發現連接處泄漏，應關閉壓力泵，開啟回水閥門，重新連接安裝后重復 3.2 的操作。若筒體發生泄漏或可見變形，應結束試驗。

3.5 關閉回水閥門，將小秤顯示置零，重新啟動壓力泵。逐漸加壓至 22.5MPa 后，關閉壓力泵。穩定 2min，錄取小秤示值，即壓入制氫筒和壓力導管的總進水量，準確到 1mL。然后錄取實際試驗壓力值 P_h，取一位小數。

注：按制氫筒標識和技術說明書規定，水壓試驗壓力是制氫筒工作壓力的 1.5 倍。

3.6 打開回水閥門，使壓入制氫筒中的水逐漸回到小秤水箱，待小秤顯示穩定后，錄取小秤示值，即制氫筒容積殘余變形 △V'，準確到 1mL。

3.7 卸下制氫筒頭部的密封堵頭，將溫度儀傳感器放入制氫筒內，待示值穩定后，錄取水壓試驗后溫度值，取出溫度儀傳感器。

3.8 用大秤測量空筒與堵頭重量 M₂，準確到 0.1kg。

3.9 試驗數據應按要求記錄。
