今天給大家帶來的分享是關于航天用液壓過濾器的濾芯結構完整性及密封性和耐壓性能的試驗方法。

1、濾芯結構完整性試驗

濾芯結構完整性是通過氣泡試驗進行檢驗。

試驗裝置原理如圖1，采用經過微孔尺寸為 0.45μm 的濾膜或過濾器過濾的異丙醇或無水乙醇作為浸泡液。

濾芯裝于裝置的轉軸上，內腔通氣源。濾芯縱軸與浸泡液液面平行，濾芯上沿母線到液面的距離 h_d 為 12.5mm 濾芯應充分浸濕。

打開氣源，調節壓力調節器 4 以小增量緩慢升壓并使濾芯繞其縱軸緩慢旋轉，仔細觀察，直到在整個濾芯表面上出現第一個氣泡，然后將冒泡點轉到最高位置，讀出 U 型壓力計 6 上的液柱高度 h，并作記錄。

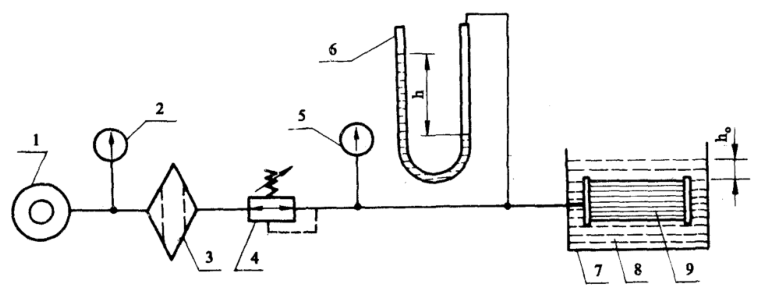

1——氣源；2、5——壓力表；3——空氣過濾器；4——壓力調節器；

6——U型壓力計；7——容器；8——浸泡液；9——被試旗芯

圖 1 氣泡試驗裝置原理圖

2、密封性和耐壓試驗

試驗裝置原理如圖 2。

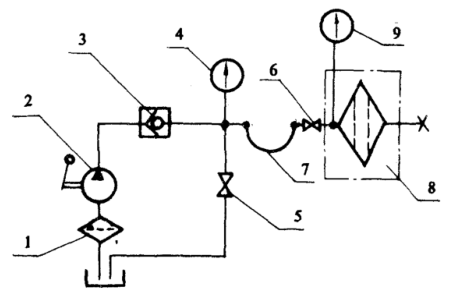

1——過濾器；2——手搖泵；3——單向閥；4、9——壓力表；

5、6——開關；7——軟管；8——被試過濾器

圖 2 過濾器密封性和耐壓試驗原理圖

2.1 常溫試驗

將灌滿工作液的過濾器堵住出油口，用手搖泵從進油口緩慢加壓至 0.02MPa 保持 30min 并檢査密封性；

繼續升壓至額定工作壓力，保壓 3min 并檢査密封性，壓力降為零，重復試驗 1 次；

繼續增壓至 1.5 倍額定工作壓力，保壓 2min 并檢査密封性和外殼有無異常。

2.2高溫試驗

將灌滿工作液的過濾器堵住出油口置于高溫箱內，用手搖泵從進油口注滿工作液。將高溫箱升溫至相關詳細規范規定的最高工作溫度，保溫 4h。

升壓至 0.02MPa，保壓 30min 并檢査密封性；繼續升壓至額定工作壓力，保壓 3min 并檢査密封性；再繼續升壓至 1.5 倍額定工作壓力，保壓 2min 并檢査密封性和外殼有無異常。

2.3 低溫試驗

將灌滿工作液的過濾器堵住出油口置于低溫箱內，用手搖泵從進油口注滿工作液。低溫箱降溫至相關詳細規范規定的最低工作溫度，保溫 4h。

升壓至 0.02MPa，保持 30min 并檢査密封性；繼續升壓至額定工作壓力，保壓 3min 并檢查密封性；再繼續升壓至 1.5 倍額定工作壓力，保壓 2min 并檢査密封性和外殼有無異常。

2.4 低氣壓試驗

將充滿工作液并升壓至 0.02MPa 的過濾器置于真空箱內，然后抽真空至 660Pa 并檢查密封性；繼續升壓至額定工作壓力，用相同的方法檢査密封性。

以上就是今天的分享！如果您對用于上述試驗的液壓過濾器濾芯結構完整性試驗裝置及密封性和耐壓試驗裝置感興趣，歡迎與我們聯系！
