空冷器用翅片管的性能測試系統及測量方法：

1、測試系統

1.1 測試裝置

測試裝置由空氣系統和蒸汽系統兩部分組成，且兩部分均應有預處理段和測量段。預處理段應保證空氣和蒸汽達到測試所要求的穩定狀態。空氣系統風速測量段應保證一定長度的直管段，風速儀表上游直管段長度應不小于 10 倍管徑，下游直管段長度應不小于 5 倍管徑。為保證流經試件的空氣穩定流動，風筒工作段應有一定長度，其長度應不小于 1.5m。風筒工作段內截面長度應不小于 300mm，風筒工作段內截面寬度不作統一規定，但應以有效通風截面處的空氣質量流速能達到測試上限 [Ua= 12kg/（m2·s）］為基準。測試系統見圖 1。

1.2 測量儀表

1.2.1 測量儀表及準確度等級應符合表 1 的要求。

1.2.2 表 2 中所列儀表是最低限度的要求，并不限制使用其他同等或更高準確度等級（或精度）的測量儀表。

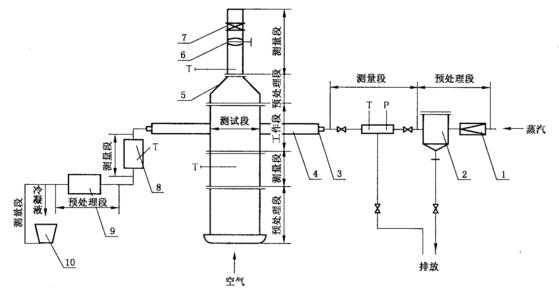

1——減壓閥；2——分離、加熱裝置；3——被試件；4——保溫盒；5——風筒；

6——風量調節閥；7——風速測量儀表；8——凝結水箱；9——過冷器；10——稱量裝置；

T——測量點；P——測壓點。

圖 1 翅片管傳熱性能測試系統

表 1

1.2.3 數據采集：數據采集用工業 PC 機的 A/D 板的分辨率不應低于 12 位，采樣速率不應低于 100KS。

1.2.4 儀表檢定：流量、溫度、壓力測量儀表，均應按有關規定送法定計量部門檢定，并限定在有效期內使用。

2、測量方法

2.1 流量測量

2.1.1 蒸汽（冷凝液）流量采用體積法或稱重法測量，測量系統見圖 2。

1——壓力表；2——溫度計；3——試件；4——放氣閥；5——液位計；

6——凝結水箱；7——過冷器；8——閥；9——稱量裝置。

圖 2 冷凝液測量系統

2.1.2 空氣流量用風速儀測量，其測量方法與安裝按使用說明書要求進行。

2.1.3 空氣流量用動壓管測量，其測量方法應符合 GB/T 1236 的規定.

2.2 溫度測量

2.2.1 測量元件的工作端應位于管道（或工作段截面）中心，其插入深度應不小于管道半徑（或工作段截面中心），在狹小的管道中測量時，可加裝測量段，并使測溫元件的工作端與流動方向相對。

2.2.2 測溫元件應設置在測量段規定位置處（見圖 1，且該段管路（或風筒）應保溫良好，測溫點的上游（進口）、下游（出口）各 600mm 范圍內也應保溫。

2.2.3 空氣進、出口溫度應只測干球溫度，每一測試截面上的測溫點宜不少于 3 點，取其平均值。

2.3 壓力測量

2.3.1 蒸汽壓力用標準壓力表或壓力變送器測量。

2.3.2 大氣壓力用水銀氣壓計測量，其安裝要求應按使用說明書的規定。
