今天給大家帶來的分享是關于液壓閥的壓差-流量特性測試裝置的相關要求的內容（相關內容摘自標準《GB/T 8107-2012 液壓閥 壓差--流量特性的測定》，如果您對相關測試裝置感興趣，歡迎與我們聯系！）。

當液體通過液壓閥時遭受阻力，導致壓力損失，這種損失稱為壓差。

1、裝置的選擇、校準和安裝

1.1 試驗裝置的選擇應符合 ISO 9110-2 的規定。

1.2 試驗裝置的校準應符合 JB/T 7033 的規定。

1.3 試驗裝置的安裝應符合 ISO 9110-2 的規定。

2、試驗回路

2.1 應使用圖 1 所示的適用于試驗液壓閥的回路。圖 1 中所示以及在 2.5 至 2.9 提及的測壓點連接和流量計位置的要求，僅適用于 A 級測量準確度。

圖 1 所示的是一個基本回路，其未包含在元件失效而造成損害時起保護作用所必需的安全裝置。進行試驗的相關責任人應對保護人員和設備安全予以足夠的重視。

2.2 板式安裝的液壓閥和疊加式安裝的液壓閥，宜使用如圖 2 所示的標準測壓板（過渡板）進行測量。此時，2.5 至 2.8 及 3 所提及的要求不適用。

尺寸 ?A 應是 GB/T 2514、GB/T 8100、GB/T 8098、GB/T 8101 或 GB/T 17487 所規定的被試閥的最大油口尺寸。

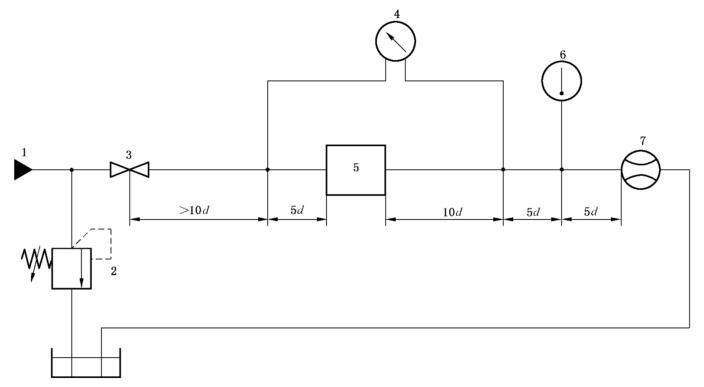

說明：1——可控的液壓源，同時控制油液溫度；2——溢流閥（回路保護）；3——截止閥（常開）；

4——壓差計；5——被試閥；6——溫度計；7——流量計。

圖 1 試驗回路圖

尺寸 ?B 應適合所選 O 形圈的槽口尺寸。

螺紋油口尺寸應適合被試閥的流量要求。

圖 2 僅表示了一個油口，代表 P、T、A 和 B 油口。

2.3 應使用流量可控的液壓源。

2.4 回路中應安裝溢流閥，防止系統壓力過載。

2.5 為在被試閥上游測壓點建立穩態液流，被試閥上游測壓點與前端擾動源之間的距離應大于 10d，且管路平直內徑一致。

2.6 被試閥上游測壓點與被試閥之間的距離應至少為 5d，且管路平直內徑一致。

2.7 為確保液流受擾動后在下游管路處的壓力恢復正常，被試閥和下游測壓點之間的距離應至少為 10d，且管路平直內徑一致。

2.8 溫度測量點與被試閥下游測壓點之間的距離應至少為 5d，且管路平直內徑一致。

2.9 流量計應設置在如 2.8 所描述的溫度測量點下游至少為 5d 的位置。不含流量調整功能的渦輪式或熱式流量計宜安裝在被試閥下游距測壓點至少為 10d 處。

2.10 應使用與被試閥油口尺寸相同的管路和管接頭。

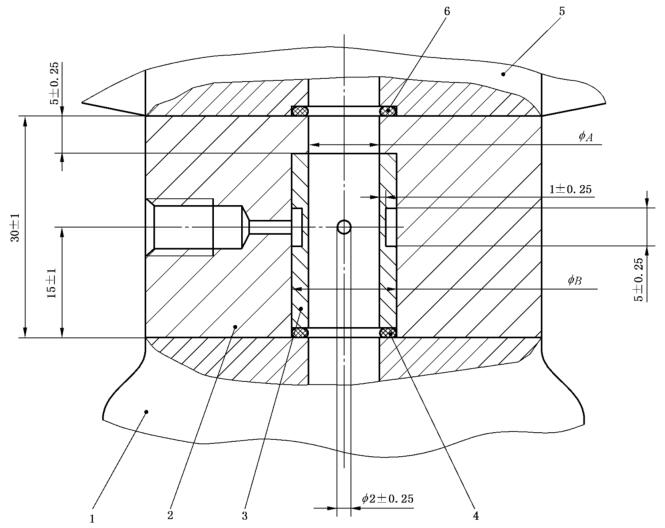

說明：1——連接底板；2——標準測壓板；3——測壓套管；4，6——密封圈；5——被試閥。

圖 2 標準測壓板

3、測壓點

3.1 靜態測壓點應符合 ISO 9110-2 的規定。

3.2 對于測量準確度的所有等級應使用同一測壓點。

3.3 測壓點不應設置在管路的最低點。
