今天給大家帶來的分享是關于法蘭式管接頭的性能和試驗要求的內容。根據相關標準規定，法蘭式管接頭試驗項目包括泄露試驗、耐壓試驗、爆破試驗和循環脈沖試驗等，對應的性能和試驗要求如下：

1、一般要求

警示：本標準擬定的某些測試是有危險的，因此在試驗時，應嚴格遵守相應的安全防護措施，特別防范爆裂、細噴（能穿透皮膚）和氣體膨脹造成的危險。為了降低氣體膨脹造成的能量釋放，在加壓試驗前，應排盡試驗樣件中的空氣。試驗人員需經過培訓。

1.1 試驗塊不得有鍍層，硬度值應為 35HRC?45HRC。試驗油口的尺寸應不小于同規格法蘭油口的尺寸。

1.2 根據裝配要求對法蘭式管接頭進行安裝。

1.3 試驗應在 15℃?80℃ 進行。

2、泄漏試驗

泄漏試驗應符合下列要求：

a）法式管接頭 3 組測試總成放入水中進行泄漏測試，確認法蘭式管接頭的氣密性。

b）使用空氣、氮氣或氦氣作為測試介質，并應記錄入測試報告。

c）持續加壓至法蘭式管接頭的 15% 最大工作壓力或按相關標準規定壓力，最高不超過 6.3MPa。保壓時間至少 3min，保壓期內無氣泡從試驗總成中冒出。

d）通過本試驗的零件可繼續用于其他試驗，但不準許投入實際使用或退回庫房。

3、耐壓試驗

耐壓試驗應符合下列要求：

a）法蘭式管接頭 3 組測試總成在空氣中加壓，加壓前應仔細排除試驗總成中的空氣，確認無任何滲漏。

b）使用符合 GB/T 7631.2 要求的粘度不大于 GB/T 3141 規定的 VG32 液壓油或水，并應如實記錄入測試報告。

c）持續加壓至法蘭式管接頭最大工作壓力的 2 倍，升壓速率每秒不得超過最大工作壓力值的 16%，保壓不小于 1min。

d）通過本試驗的零件可繼續用于爆破試驗，允許投入實際使用或退回庫房。

4、爆破試驗

爆破試驗應符合下列要求：

a）法蘭式管接頭 3 組測試總成加壓，加壓前應仔細排除試驗總成中的空氣，確認無任何滲漏。

b）使用符合 GB/T 7631.2 要求的粘度不大于 GB/T 3141 規定的 VG32 液壓油或水，并應如實記錄入測試報告。

c）持續加壓至法蘭式管接頭最大在工作壓力的 4 倍，升壓速率每秒不得超過最大工作壓力值的 16%，出現可見滲漏試驗壓力應不低于 4 倍最大工作壓力。

d）通過本試驗的零件不準許用于其他試驗，也不準許投入實際使用或退回庫房。

5、循環脈沖試驗

循環脈沖試驗應符合下列要求：

a）法蘭式管接頭 6 組測試總成進行循環脈沖測試，確認接頭連接可承受至少 100 萬次峰值為 1.33 倍最大工作壓力的脈沖沖擊不失效。對于公稱直徑不小于 DN51 的法蘭式管接頭，如果設計已經通過計算或有限元分析驗證，則檢測 3 組測試總成即可。

b）使用符合 GB/T 7631.2 要求的黏度不大于 GB/T 3141 規定的 VG32 液壓油或水，并應如實記錄入測試報告。

c）測試壓力為 1.33 倍法蘭式管接頭的最大工作壓力，頻率為 0.5Hz?1.25Hz，GB/T 7939 脈沖波形，至少 100 萬次不得出現泄漏或破裂。

d）通過本試驗的零件不準許用于其他試驗，也不準許投入實際使用或退回庫房。

6、出廠試驗和型式試驗項目的要求

出廠試驗和型式試驗項目的要求應符合表 1 的規定。

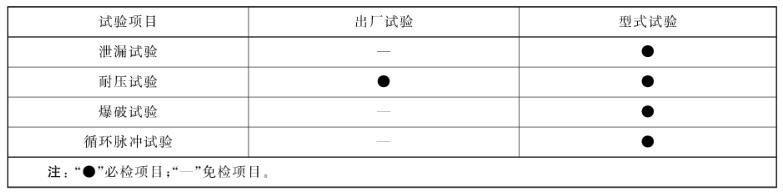

表 1 出廠試驗和型式試驗項目的要求
