壓力釋放裝置（安全閥）是一種用來在壓力容器處于緊急或異常狀況時防止其內部介質壓力升高到超過預定最高壓力的裝置。今天我們來了解其在工作臺上定壓的試驗程序。

1、試驗安裝要求

1.1 壓力釋放裝置應確保已安裝了滿足設計技術規范要求的部件，是清潔的并已處于備試狀態。

1.2 壓力釋放裝置應利用連接附件（法蘭連接、螺紋連接、焊接連接的等）安裝在試驗容器上。可接受的具有最小進口壓降的連接附件斷面圖見圖 1。只要不影響試驗精度也可使用其他連接附件。

圖a）——若D_B≥0.75D_A，則R_A≥0.25D_A；若D_B<0.75D_A，則R≥0.25D_B

圖b）——若α≤30°且D_B<0.75D_A，將所有銳邊倒鈍

圖c）——若α>30°且D_B<0.75D_A，則R≥0.25D_B

圖d）——若α≤30°且D_B≥0.75D_A，則R_A≥0.25D_A

注：在任何情況下，附件的內徑都不得超過試驗容器接口的內徑。

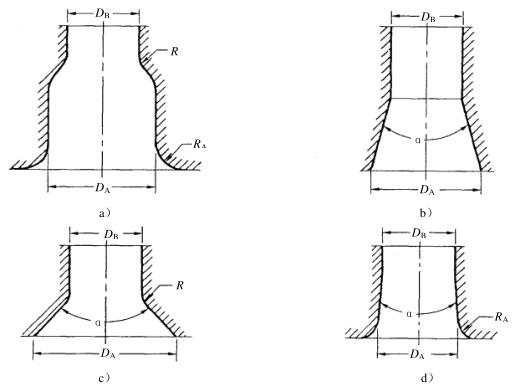

圖 1 試驗容器與壓力釋放裝置間連接附件的推薦內部斷面形狀

1.3 應按所用試驗程序的要求保持運行和環境條件。試驗持續時間應滿足在穩定工況下獲得所需性能數據的需要。

2、用可壓縮介質進行的試驗

2.1 標志用于蒸汽的閥門應以蒸汽進行試驗；標志用于空氣、氣體或蒸氣的閥門應以空氣或氣體進行試驗。

2.2 壓力釋放閥進口壓力應為在圖 2 所示位置的取壓口測得的靜壓力。

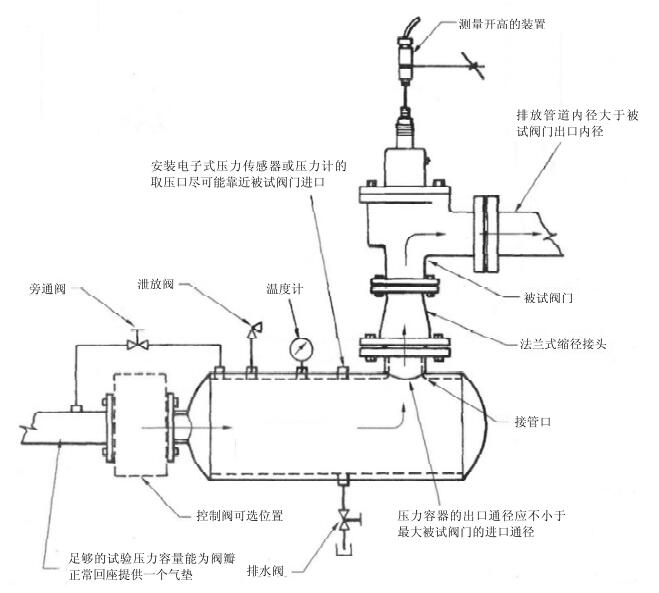

圖 2 用可壓縮介質試驗閥門時推薦的試驗布置

注：對于蒸汽試驗，蒸汽的干度可能影響到閥門的動作特性。而汽水分離不充分，試驗容器保溫不足及/或蒸汽疏水器運行不當都會影響蒸汽的干度。

2.3 升高閥進口壓力到預期整定壓力的 90%，然后以等于每秒 2% 整定壓力的速率或以一個為精確讀取壓力值所需的速率升壓。觀察并記錄整定壓力和其他有關的閥門特性值。然后降低進口壓力直到閥門關閉。

應重復這一試驗以便能按 4 計算閥門的整定壓力。

2.4 如果要獲得回座壓力的測量值，要求在閥門進口有足夠的試驗介質容量。在確定該容量時，必須依據試驗介質的供應速率對動作循環的時間和被試裝置的通徑予以考慮。

3、用不可壓縮介質進行的試驗

3.1 標志用于液體的閥門應以水或其他適當的液體進行試驗。

3.2 壓力釋放閥進口壓力應為在圖 3 所示位置的取壓口測得的靜壓力。

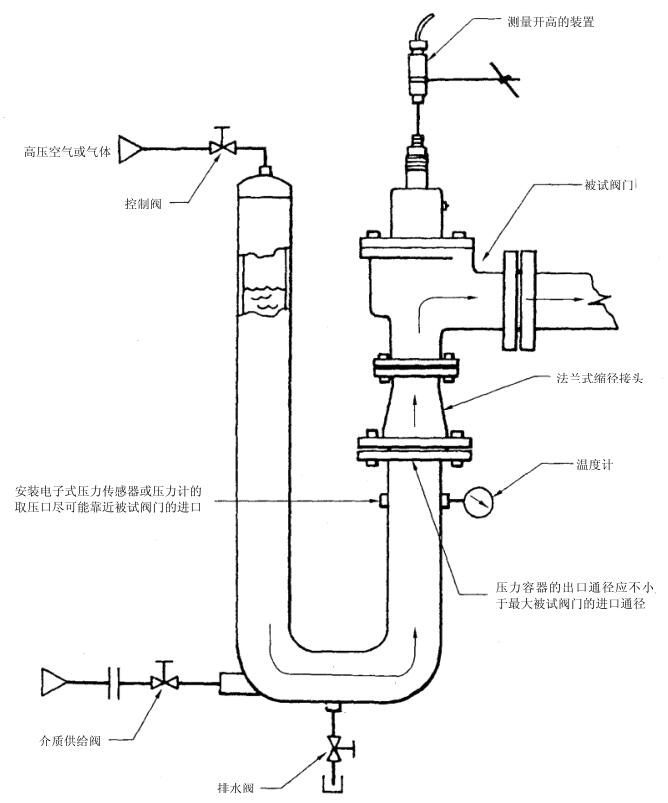

圖 3 用不可壓縮介質試驗閥門時推薦的試驗布置

c）同 2.3 。

4、動作性能的計算

對試驗測定的動作性能，其結果應如下計算。

4.1 計算整定壓力為當整定壓力為確定和穩定值后三次測量值的平均值。當測量的整定壓力沒有向上或向下的不一致傾向并且各測量值對計算整定壓力的偏差在 1% 或 0.01MPa（取二者中較大值）之內時，即認為整定壓力是穩定的。

4.2 計算啟閉壓差為在上述 4.1 中用來確定計算整定壓力的 3 次試驗的各個啟閉壓差的平均值。

4.3 計算開啟高度為在上述 4.1 中用來確定計算整定壓力的 3 次試驗的各個測量開高的平均值。
