耐壓性及（內/外）泄漏量是液壓順序閥的出廠試驗項目內容之二，液壓順序閥出廠試驗回路原理見下圖 1 所示，具體試驗方法如下：

1-1、1-2——液壓泵；2-1、2-2——溢流閥；3-1、3-2、3-3——壓力表；4——被試閥；5——流量計；

6——節流閥；7-1、7-2——手動換向閥；8——溫度計；9-1、9-2、9-3、9-4——過濾器。

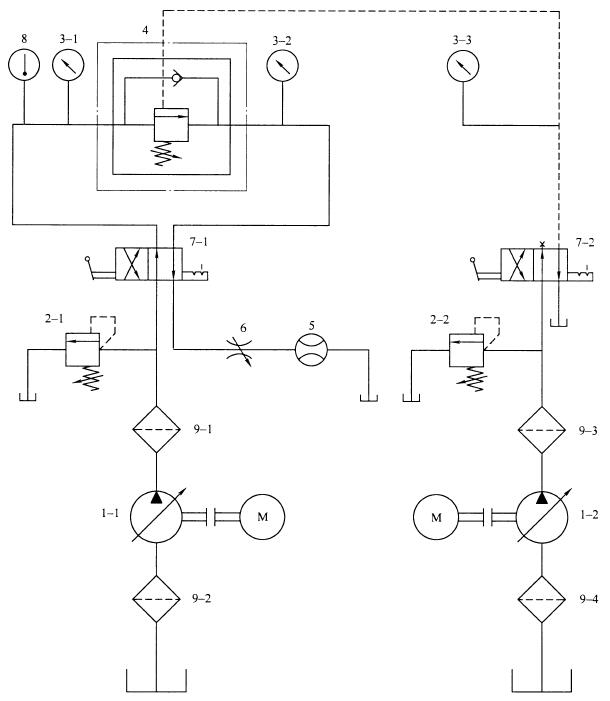

圖 1 液壓順序閥出廠試驗回路原理圖

1、液壓順序閥耐壓性試驗方法

泄油口與油箱連通。對各承壓施加耐壓試驗壓力，耐壓試驗壓力為該油口最高工作壓力的 1.5 倍，試驗壓力以每秒 2% 耐壓試驗壓力的速率遞增，達到后，保壓 5min。

2、液壓順序閥泄露量試驗方法

液壓順序閥的泄露量試驗分為內泄漏量試驗及外泄漏量試驗，對應的試驗方法如下：

2.1 內泄漏量

a）內控順序閥：調節被試閥和溢流閥 2-1，使被試閥的設定壓力至調壓范圍上限值，并使通過被試閥的流量為試驗流量。然后調節溢流閥 2-1，使系統壓力下降至被試閥調壓范圍上限值的 50%，調定 30s 后在被試閥的出口測量內泄漏量。

b）外控順序閥：調節溢流閥 2-1 的壓力至被試閥的調壓范圍上限值，并使通過被試閥的流量為試驗流量。調節溢流閥 2-2 的壓力和被試閥的壓力至被試閥的調壓范圍上限值，再分別調節溢流閥 2-1、2-2 的壓力至被試閥調壓范圍上限值的 50%，調定 30s 后在被試閥的出口測量內泄漏量。

2.2 外泄漏量

a）內控順序閥：關閉節流閥 6，調節溢流閥 2-1 至被試閥的額定壓力，調定 30s 后在被試閥的泄油口測量外泄漏量。

b）外控順序閥：關閉節流閥 6，調節溢流閥 2-1、2-2 至被試閥的額定壓力，調定 30s 后在被試閥的泄油口測量外泄漏量。
