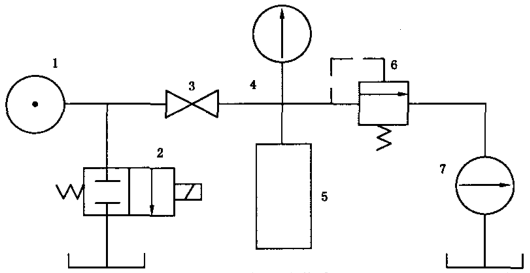

煤礦用液壓支架的安全閥（安全閥類）的特性試驗內容包括小流量啟溢閉特性試驗及公稱流量啟溢閉特性試驗，型式檢驗時安全閥的工作壓力應為公稱壓力，試驗原理見下圖 1，具體方法如下：

1——油源；2——換向閥；3——截止閥；4——壓力計（壓力傳感器）；

5——穩壓罐；6——被試閥；7——流量計（流量傳感器）。

圖 1 安全閥試驗原理圖

1、小流量啟溢閉特性

1.1 性能要求

壓力波動范圍應不大于工作壓力的 10%，壓力波動最大值應不大于工作壓力的 110%，最小值應不小于工作壓力的 90%，關閉壓力值應不小于工作壓力的 90%。

1.2 試驗方法

調節油源，使系統壓力能夠高于被試閥工作壓力的 1.2 倍以上，流量為 0.04L/min。調定安全閥壓力至工作壓力（工作壓力小于或等于 40MPa 的閥，實際調定壓力偏差為 ±1MPa；工作壓力大于 40MPa 的閥，實際調定壓力偏差為工作壓力的 ±2.5%）。試驗時使系統壓力逐漸升高至被試閥開啟，溢流 3min 后，切斷供液，至壓力計值穩定為止為試驗全過程。將全過程的壓力變化用曲線記錄，每個閥進行 3 次。

備注：穩壓罐容積 2L~5L。

2、公稱流量啟溢閉特性

2.1 性能要求

1）公稱流量 ≤16L/min 的閥，啟溢閉壓力最大值應不大于工作壓力的 115%，最小值應不小于工作壓力的 90%；

2）16L/min＜公稱流量≤100L/min 的閥，啟溢閉壓力最大值應不大于工作壓力的 120%，最小值應不小于工作壓力的 90%；

3）公稱流量＞100L/min 的閥，啟溢閉壓力最大值應不大于工作壓力的 125%，最小值應不小于工作壓力的 90%。

2.2 試驗方法

調節油源，使系統壓力能夠高于被試閥工作壓力的 1.5 倍以上，系統流量為被試閥的公稱流量。試驗時系統壓力上升梯度為 120MPa/s 以上，使閥開啟，公稱流量溢流持續 0.5s 以上，然后迅速切斷供液，至壓力計值穩定為止為試驗全過程。將全過程的壓力變化用曲線記錄，每個閥進行 3 次。
