今天給大家帶來的分享是關于液壓支架用軟管及軟管總成的密封性能及爆破試驗方法。

1、液壓支架用軟管及軟管總成密封性能試驗方法

1.1 高壓密封的試驗壓力為軟管許用工作壓力（見表 1、表 2），試驗三次，每次 1min，軟管總成不應滲漏和損壞。

1.2 低壓密封的試驗壓力為 1.0MPa，試驗三次，每次 5min，軟管總成不應滲漏。

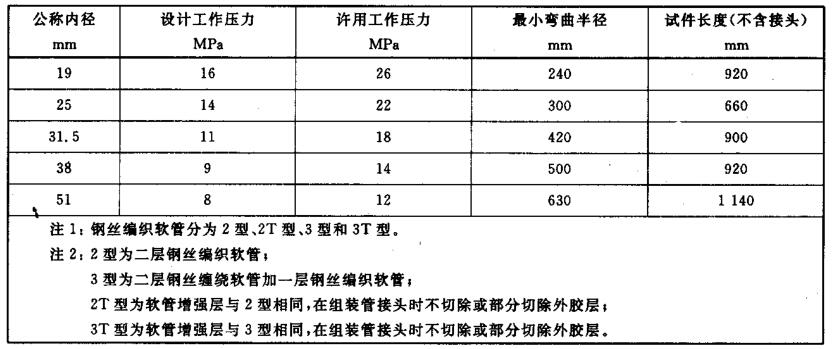

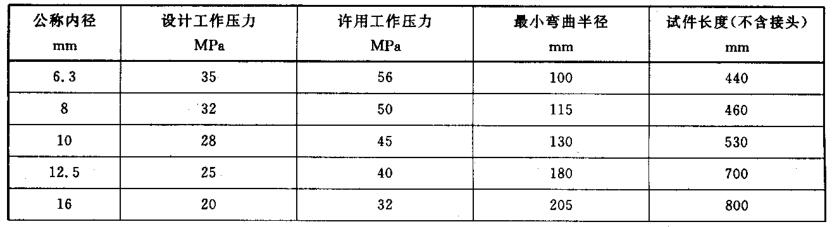

表 1 鋼絲編織軟管性能參數

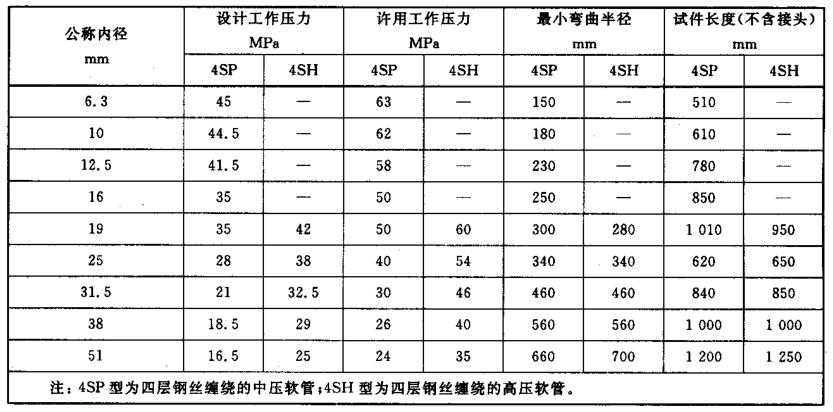

表 2 鋼絲纏繞軟管性能參數

2、液壓支架用軟管及軟管總成爆破試驗方法：

2.1 選擇按 2.3 規定的升壓速率，將軟管總成充壓至最小爆破試驗壓力（為設計工作壓力的 4 倍），保壓 1min，不應出現滲漏和其他異常現象，繼續升壓至爆破為止，記錄爆破試驗壓力值。

2.2 在進行爆破試驗時，管接頭拔脫或在距離接頭 25mm 內出現爆破時應視為軟管總成 的損壞，對軟管可重新進行此項試驗，但應在原始記錄中記錄失效形式 、部位和試驗壓力 。

2.3 不同軟管爆破試驗壓力的升壓速率按下述要求進行：

a）爆破試驗壓力在 12.5~40MPa 之間時，升壓速率為 0.35~1.17MPa/s 或在 90s 內達到爆破試驗壓力；

b）爆破試驗壓力大于 40MPa 時，采用一恒定的升壓速率，在 120s 內達到爆破試驗壓力。

以上就是今天的分享！如果您對用于上述試驗的軟管總成密封性能試驗裝置及軟管爆破試驗裝置感興趣，歡迎與我們聯系！電話：0755-8889 8859。
