導管釬焊連接件是一種用以飛行器中在各種氣候條件下輸送各種非腐蝕性液體和氣體介質的連接件。今天給大家帶的是關于該型連接件的振動試驗方法的分享！

導管釬焊連接件振動試驗方法：

將試驗件安裝在振動臺上，試驗件內充滿試驗介質（10 號航空液壓油 YH-10），在室溫、加壓至工作壓力條件下，按以下試驗要求進行振動試驗。

1、正弦振動曲線

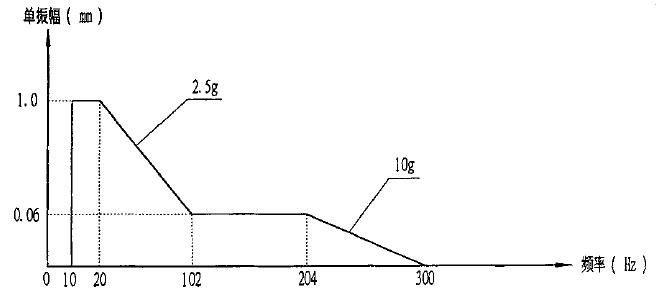

正弦振動曲線，見圖 1。

圖 1

2、共振檢查

在 5~300Hz 的頻率范圍內，以全振幅 0.6mm 或加速度 ±2g 的正弦掃描振動進行共振檢查。試驗時記錄各次共振點，并對共振型式作出描述。

3、正弦振動試驗

根據共振檢查找出的共振點情況，按以下方案進行試驗。

3.1 方案 1：

在 2 共振檢查時，如果測出四個或四個以上共振點時，選出四個最強的共振點，作為試驗頻率進行試驗，試驗順序如下：

a）以第一個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

b）以第二個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

c）以第三個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

d）以第四個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

e）在 5~300Hz 的頻率范圍內，以圖 1 的正弦振動試驗曲線進行正弦掃描振動試驗。正弦掃描振動方式由低頻到高頻，再由高頻到低頻；掃描速率 1 倍頻程/分鐘；試驗時間 4h。

3.2 方案 2：

在 2 共振檢查時，如果測出三個共振點，按下面的順序進行試驗：

a）以第一個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

b）以第二個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

c）以第三個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

d）在 5-300Hz 的頻率范圍內，以圖 1 的正弦振動試驗曲線進行正弦掃描振動試驗。正弦掃描振動方式由低頻到高頻，再由高頻到低頻；掃描速率 1 倍頻程/分鐘；試驗時間：4.5h。

3.3 方案 3：

在 2 共振檢查時，如果測出二個共振點，按下面的順序進行試驗：

a）以第一個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間30min。

b）以第二個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間30min。

c）在 5~300Hz 的頻率范圍內，以圖 1 的正弦振動試驗曲線進行正弦掃描振動試驗。正弦掃描振動方式由低頻到高頻，再由高頻到低頻；掃描速率 1 倍頻程/分鐘；試驗時間：5h。

3.4 方案 4：

在 2 共振檢查時，如果測出一個共振點，按下面的順序進行試驗：

a）以第一個共振點的頻率，按圖 1 相應試驗頻率對應的振幅值，進行正弦振動試驗，試驗時間 30min。

b）在 5~300Hz 的頻率范圍內，以圖 1 的正弦振動試驗曲線進行正弦掃描振動試驗。正弦掃描振動方式由低頻到高頻，再由高頻到低頻；掃描速率 1 倍頻程/分鐘；試驗時間 5.5h。

3.5 方案 5：

在 2 共振檢查時，如果未測出共振點，在 5~300Hz 的頻率范圍內，以圖 1 的正弦振動試驗曲線進行正弦掃描振動試驗。正弦掃描振動方式由低頻到高頻，再由高頻到低頻；掃描速率 1 倍頻程/分鐘；試驗時間 6h。

試驗后，試驗件應無滲漏和破壞。

以上就是今天的分享！如果您對用于上述試驗的連接件振動試驗裝置感興趣，歡迎與我們聯系！電話：0755-8889 8859.
