卡壓式銅管管件（以下簡稱卡壓管件）是一種用于公稱壓力不大于 PN 1.6MPa、公稱通徑不大于 DN 100mm 的用于輸送生活用水（冷水、熱水）、飲用水、燃氣、醫用氣體、海水等銅管路用卡壓管件。根據相關標準規定，該類型卡壓管件應進行連接性能試驗，具體試驗要求及試驗方法如下：

1、要求：卡壓管件應具有符合要求的連接性能。卡壓管件與管路連接后，應無泄漏、脫落和塑性變形。

2、試驗方法：

卡壓管件連接性能的試驗內容有 7 項，分別是：耐壓試驗、負壓試驗、拉拔試驗、溫度變化試驗、交變彎曲試驗、振動試驗、壓力波動試驗。各項對應的試驗方法如下：

1、耐壓試驗

將卡壓管件兩端與長度為 200mm 的筒管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為 2.5MPa，持壓 1min，檢查卡壓管件與銅管連接部位。結果應符合要求。

2、負壓試驗

應使用 3 個不同公稱通徑的卡壓管件分別與長度為 200mm 的等徑管件卡壓連接后構成一組試件，試驗時，室溫為（20±5）℃，試驗壓力為 -80kPa，在該試驗壓力下，保持 1h 后，卡壓管件和銅管內壓降應不大于 5kPa，檢查卡壓管件與銅管連接部位。結果應符合要求。

3、拉拔試驗

試件選用等徑管件，兩端與長度 300mm 的銅管卡壓連接，組成一組試件，向管內封入 0.6MPa 氣壓，固定在拉伸試驗機上。進行拉拔試驗時，以 2mm/min 的速度進行拉伸，測定出現泄漏時的最大拉伸力，此時的拉伸力應大于最小抗拉阻力。卡壓管件的最小抗拉阻力見表 1，檢查卡壓管件與銅管連接部位。結果應符合要求。

表 1 卡壓管件的最小抗拉阻力

4、溫度變化試驗

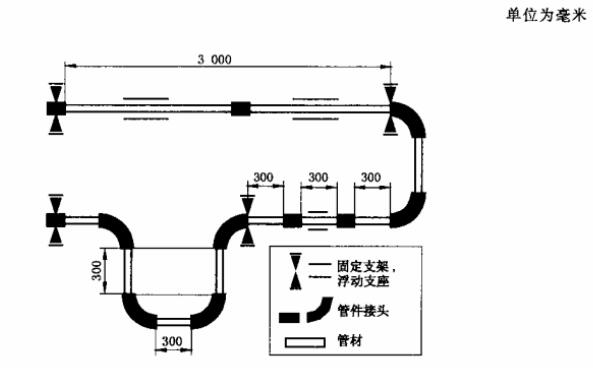

溫度變化試驗裝置見圖 1，此項試驗應在（20±5）℃ 和（90±2）℃ 時用（0±0.01）MPa 內壓來進行 5000 次循環變化，一個循環為 （30±2）min，冷熱水各保持 15min。在銅管外徑大于 54mm 時，進行 2500 次循環，一個循環為（60±2）min。檢查各連接部位。結果應符合要求。

圖 1 溫度變化試驗裝置

5、交變彎曲試驗

交變彎曲試驗裝置見圖 2，使用至少 3 個卡壓管件，管子跨距為 2m，在中部布置 1 個接頭，在管端各布置 1 個轉換接頭，彎曲應力加在試驗結構中部的接頭上。試驗時檢查各部位連接是否完好，然后打開球閥，啟動壓力泵，等到壓力表顯示 1.5MPa 時，關閉球閥，啟動調速電機，管子在中部連接范圍內偏轉 ±10mm。以 15Hz 持續 20s，停頓 2min。檢驗用 10 萬次負荷變化來進行，檢查各連接部位。結果應符合要求。

1——管子；2——夾緊接頭；3——壓力連接管。

圖 2 交變彎曲試驗裝置

6、振動試驗

振動試驗裝置見圖 3，試件兩端與長度為 200mm 的銅管卡壓連接，組成一組試驗，在試件附近固定一端，并與水壓試驗泵連接，加壓至 1.75MPa 并保壓，試驗介質為自來水。在試樣的另一端端部進行振動，其振動試驗條件應符合表 2 的要求。進行振動試驗時，試驗壓力為 1.75MPa，在該壓力下，持續振動 10 萬次，檢查卡壓管件與銅管連接部件。結果應符合要求。

1——試件；2——長度為200mm的管子；3——球閥；4——偏心軟。

圖 3 振動試驗裝置

表 2 振動試驗條件

7、壓力波動試驗

卡壓管件兩端與長度 500mm 的銅管卡壓連接，組成一組試樣，從 0.1MPa 加壓到 2.5MPa 為一個循環，試驗介質為自來水，每分鐘應進行（30±5）個循環，持續 10000 個循環時，檢查卡壓管件和銅管連接部位。結果應符合要求。
