高壓、超高壓安全閥（通常是指整定壓力在 42MPa~250MPa 的安全閥）進行離線校驗應符合基本要求的 4 項要求，具體內容如下：

1、校驗要求

校驗應符合GB/T 12241和GB/T 12242的要求。

2、校驗裝置

2.1 校驗裝置由供壓系統、控制系統、連接系統、壓力測量系統和觀察系統組成。包括：

a）供壓系統（按使用介質分）：

1）氣壓系統：氣瓶、壓縮機、除油器、過濾器、低壓泵、髙壓泵和試驗容器等；

2）液壓系統：液體儲存容器、低壓泵、高壓泵和試驗容器等；

b）控制系統：控制臺、閥門等；

c）連接系統：連接件、管道等；

d）壓力測量系統：壓力測量儀表等；

e）觀察系統：視頻監控設備等。

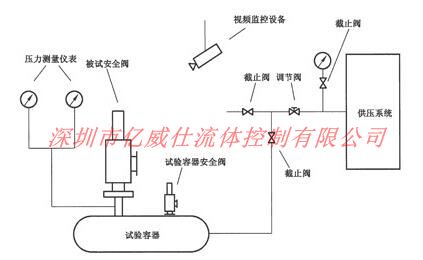

2.2 校驗裝罝構成示意圖見下圖 1。

圖 1 高壓、超高壓安全閥離線校驗裝置構成示意圖

2.3 同一壓力測量系統中應裝有兩套壓力測量儀表，其量程為安全閥整定壓力的 1.5?3.0 倍，精度應不低于 1.6 級。壓力測量儀表應在檢定有效期內。

3、校驗介質

3.1 使用介質為氣體（除易燃助燃介質外）的安全閥，整定壓力在 42 MPa?100 MPa 范圍，內（不含 100 MPa），校驗介質宜用空氣或氮氣；整定壓力不小于 100 MPa，校驗介質應為氮氣。使用介質為氫氣、氧氣等易燃助燃介質的安全閥，校驗介質應為氮氣。

3.2 使用介質為液體的安全閥，校驗用介質為水或油，溫度應不低于 5℃。對奧氏體不銹鋼安全閥用水進行校驗時，水中的氯離子含量應不超過 25 mg/L。

4、校驗安全措施

4.1 校驗前應做好安全防護，供壓系統、控制系統與被試安全閥相互之間均宜設置防爆墻。防爆墻應滿足下列要求：

a）校驗整定壓力小于 100 MPa 的高壓安全閥時的防爆墻的要求：

1）防爆磚墻：厚度宜不小于 240 mm，高度宜不低干 2 m；

2）防爆鋼筋混凝土墻：厚度宜不小于 180 mm，高度宜不低于 2 m；

3）防爆鋼板墻：墻體厚度宜不小于 120 mm，其中鋼板厚度宜不小于 6 mm，二者高度均宜不低于 2 m。

b）校驗整定壓力不大于 250 MPa 的超高壓安全閥時的防爆鋼板墻，墻體厚度不小于 200 mm，其中鋼板厚度不小于 8 mm，二者高度均不低于 2 m。

4.2 校驗前應檢查校驗裝罝的密封性。

4.3 校驗時應采用視頻監控設備進行遠程觀察。

4.4 安全閥校驗時的安全要求應符合 GB/T 12241 的相關規定。
