繼動閥靜特性試驗方法

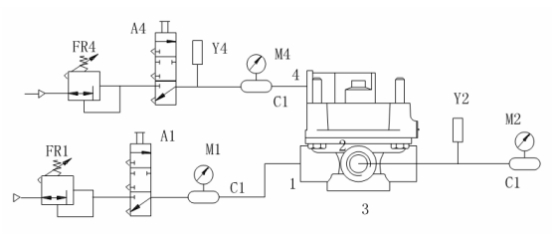

如下圖所示，將圖中被測樣品進氣口的 1L 貯氣筒更換為 40L 貯氣筒，打開控制閥 A1，從被測樣品進氣口充氣至 PE+50 0 。操縱微調閥 FR4，使控制口輸入氣壓從零緩慢上升至 PE+50 0 ，然后再緩慢下降至零，同時記錄出氣口輸出氣壓隨控制口輸入氣壓變化的關系曲線。若采用非連續記錄方法, 當出氣口輸出氣壓小于140kPa 時，控制口輸入氣壓的最大測量間隔應不大于 1.5kPa，當出氣口輸出氣壓大于 140kPa 時，控制口輸入氣壓的最大測量間隔應不大于 10kPa。

A1、A4——控制閥；

C1——1L 貯氣筒；

FR1、FR4——微調閥；

M1、M2、M4——壓力表；

Y1、Y4——壓力傳感器。

試驗要求：

靜特性曲線應在理論特性曲線的 ±10% 范圍內，且不應有突變和異常現象。

越前量（手制動閥、感載閥除外）應滿足產品設計要求。

最初平衡氣壓（腳制動閥、手制動閥除外）應滿足產品設計要求。
