          1. 液壓節流閥的型式試驗項目與試驗方法

            2020-07-22 0 編輯:億威仕 | 試驗機

            根據相關標準規定,液壓節流閥的型式試驗項目有 3 個,分別是全性能出廠試驗、流量-壓差特性、調節力矩。液壓節流閥的性能試驗回路原理見下圖 1 所示,各項性能具體試驗方法如下:

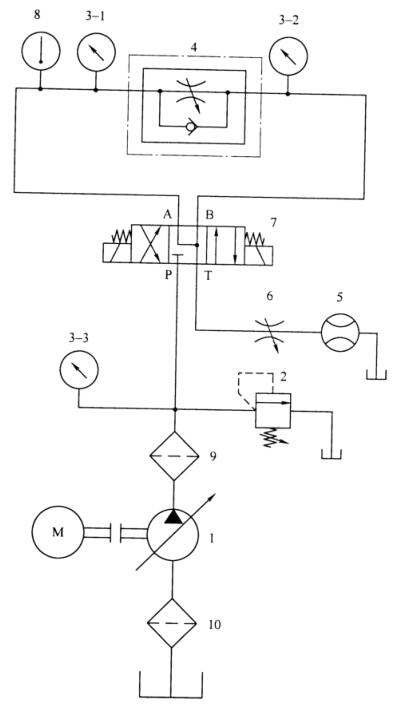

            液壓節流閥性能試驗回路原理圖

            1——液壓泵;2——溢流閥;3-1、3-2、3-3——壓力表;4——被試閥;5——流量計;

            6——節流閥;7——電磁換向閥;8——溫度計;9、10——過濾器。

            圖 1 試驗回路原理圖

            1、全性能出廠試驗

            按“液壓節流閥出廠試驗”的規定試驗全部項目(液壓節流閥的出廠試驗項目與試驗方法在前面已經分享過),并按以下方法試驗和繪制特性曲線圖:

            a)在內泄漏量試驗時,使被試閥 4 的進口壓力從 0 逐漸增高到額定壓力,其間設定幾個測位點(設定的測量點數應足以描繪出進口壓力-內泄漏曲線),逐點測量被試閥 4 的內泄漏量,繪制進口壓力-內泄漏量曲線(見圖 2)

            圖 2 進口壓力-內泄漏量曲線

            圖 2 進口壓力-內泄漏量曲線

            b)在正向壓力損失時,使通過被試閥 4 的流量從 0 逐漸增大到試驗流量,其間設定幾個測量點(設定的測量點數應足以描繪出流量-正向壓力損失曲線),逐點測量被試閥 4 的正向壓力損失,繪制流量-正向壓力損失曲線(見圖 3)

            圖 3 流量-正向壓力損失曲線

            圖 3 流量-正向壓力損失曲線

            c)在反向壓力損失時,使反向通過被試閥 4 的流量從 0 逐漸增大到試驗流量,其間設定幾個測量點(設定的測量點數應足以描繪出流量-反向壓力損失曲線),逐點測量被試閥 4 的反向壓力損失,繪制流量-反向壓力損失曲線(見圖 4)。僅單向節流閥和單向節流截止閥繪制此曲線。

            圖 4 流量-反向壓力損失曲線

            圖 4 流量-反向壓力損失曲線

            2、流量-壓差特性

            把被試閥 4 調節至大、中、小三個開度位置(大開度系指被試閥 4 全開時的開度;小開度系指被試閥4進口壓差為工作壓力范圍最低值,通過的流量為流量調節范圍最小值時的開度;中開度系指被試閥 4 在大、小開度之間接近中間值時的開度),分別調節溢流閥 2 和節流閥 6,使通過被試閥 4 的流量從 0 逐漸增大到試驗流量,其間設定幾個測量點(設定的測量點數應足以描繪出流量-壓差特性曲線),逐點測量流量變化時壓差變化的相關特性,繪制流量-壓差特性曲線(見圖 5)

            圖 5 流量-壓差特性曲線

            圖 5 流量-壓差特性曲線

            3、調節力矩

            完全打開節流閥 6,調節變量泵 1、溢流閥 2 和被試閥 4,使波試閥 4 的進口壓力為額定壓力,并使通過被試閥4的流量為試驗流量(調定后,溢流閥 2 不得有油液通過)。然后,調節被試閥 4 至全開位置,再從全開位置調至進口壓力為額定壓力的位置(被試閥 4 調節過程中進口壓力發生變化),其間設定幾個測量點(設定的測量點數應足以描繪出進口壓力-調節力矩特性曲線),用力矩測量儀逐點測量被試閥4調節過程中的調節力矩,繪制進口壓力-調節力矩特性曲線(見圖 6)

            圖 6 進口壓力-調節力矩特性曲線

            圖 6 進口壓力-調節力矩特性曲線


            以上就是今天的分享!如果您對用于上述試驗的液壓節流閥性能試驗回路裝置感興趣,歡迎與我們聯系!電話:0755-88898859 QQ:459675648
