今天給大家帶來的分享是關于擴張式封隔器的耐高溫檢驗方法。

擴張式封隔器（以下簡稱"封隔器"）主要用于采油、注水、酸化、測試等方面。其檢測方法分為常溫檢測及耐高溫檢驗。今天給大家帶來的是耐高溫檢驗的方法。

溫馨提示：檢驗中涉及到較高壓力條件下的操作，實驗室人員應有正規實驗室工作的實踐經驗。方法中并未指出有可能的安全問題，使用者有責任采取適當的、安全的健康措施，并保證符合國家有關法規規定的檢驗條件。

1、檢驗條件

耐高溫檢驗條件如下：

a）溫度：額定工作溫度。

b）介質：-10^#柴油。

c）設備：試壓泵、檢驗罐、專用工具和量具等。

2、檢驗步驟

2.1 封隔器入罐

將常溫檢驗合格的封隔器送往檢驗罐中。

2.2 恒溫浸泡

將介質加溫到額定工作溫度，恒溫浸泡大于或等于 24h。

2.3 管線連接

連接疲勞檢驗管線。

2.4 疲勞檢驗

2.4.1 向封隔器內加坐封壓力，使封隔器坐封。

2.4.2 按表 1 規定的工作壓差向封隔器內加壓。

2.4.3 按表 1 規定時間穩壓。

2.4.4 將封隔器解封。

2.4.5 按表 1 要求重復 2.4.1~2.4.4 步驟。

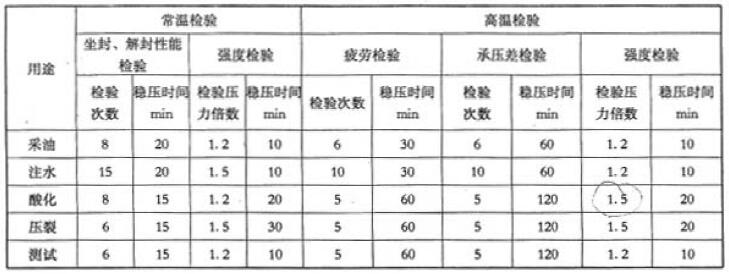

表 1 不同溫度檢驗技術要求

2.5 承壓壓差檢驗

2.5.1 向封隔器內加坐封壓力，使封隔器坐封。

2.5.2 按表 1 規定的工作壓差向封隔器上方加壓。

2.5.3 按表 1 規定時間穩壓。

2.5.4 放掉封隔器上方壓力。

2.5.5 按表 1 規定的工作壓差向封隔器下方加壓。

2.5.6 按表 1 規定時間穩壓。

2.5.7 放掉封隔器下方壓力。

2.5.8 按表 1 要求重復 2.5.2~2.5.7 步驟。

2.6 強度檢驗

2.6.1 按額定工作壓差及表 1 規定的檢驗壓力倍數計算得到的壓力值，向封隔器內施加強度檢驗壓力。

2.6.2 按表 1 規定時間穩壓。

2.6.3 放壓

2.6.4 重復 2.6.1~2.6.3 步驟兩次。

2.6.5 將封隔器解封。

2.7 測量殘余變形

取出封隔器，用外卡尺、深度尺測量封隔件檢驗后最大外徑，根據公式（1）計算殘余變形。

δ=（D₂-D₁）/D₁*100% ... ... ... ... ... （1）

式中：

δ——殘余變形；

D₂——檢驗后封隔件最大直徑，單位為毫米（mm）；

D₁——檢驗前封隔件直徑，單位為毫米（mm）。

2.8 檢驗結果判定

2.8.1 全部檢驗坐封、解封順利，不滲不漏無壓降為合格。

2.8.2 封隔件殘余變形小于或等于表 2 規定指標為合格。

2.8.2 檢驗數據填寫參考表 3。

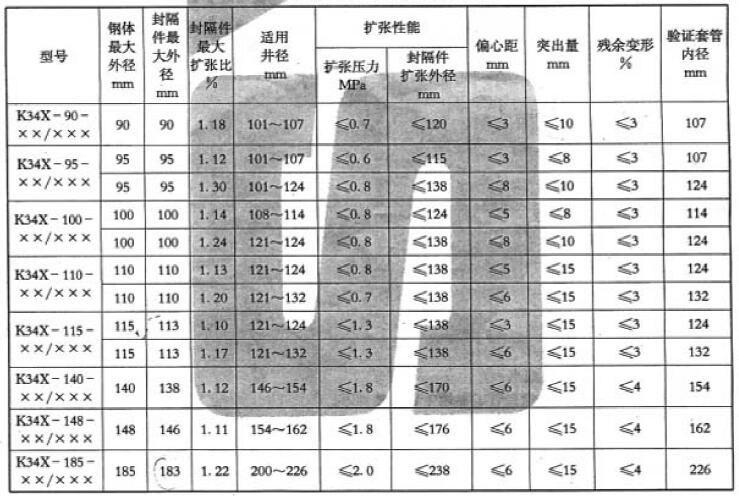

表 2 不同型號封隔件性能技術指標

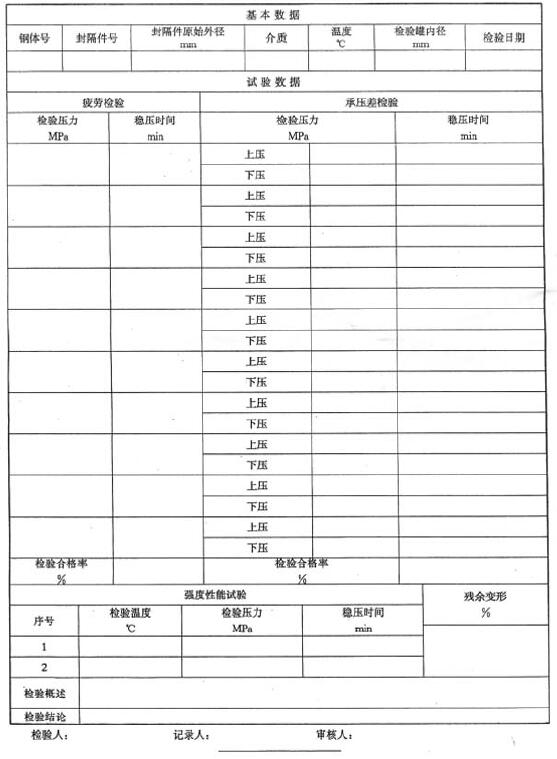

表 3 擴張式封隔器高溫檢驗數據表
