真空絕熱深冷壓力容器、真空絕熱深冷氣瓶等都屬于真空絕熱深冷設備的范疇。靜態蒸發率測量是一項專用于真空絕熱深冷設備的性能測試項目。下面我們就來學習一下真空絕熱深冷設備的靜態蒸發率測量試驗方法。

1、測試蒸發率的定義

深冷儲運設備在額定充滿率下，靜置達到熱平衡后，24h 內自然蒸發損失的深冷液體質量與內容器有效容積下深冷液體質量的百分比，單位為百分比每天（%d）。

2、試驗原理

利用體積流量計或質置流量計測量單位時間內深冷液體的自然蒸發量，或利用稱重法測量單位時間內的深冷液體的損失

3、試驗方法

3.1 采用濕式氣體流量計測量單位時間內被檢件中液體蒸發后通過流量計的氣體流量，通過測出的氣體流量計算測試蒸發率和靜態蒸發率，試驗裝置原理圖見圖 1。

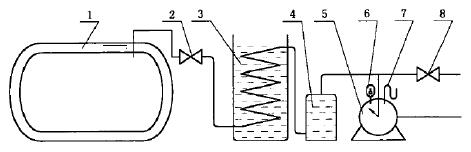

1——被檢件；2——放空管閥；3——升溫器；4——增濕器；5——濕式氣體流量計；

6——溫度計；7——U型差壓計；8——旁通閥。

圖 1 濕式氣體流量計法試驗裝置原理圖

3.2 采用氣體質量流量計測量單位時間內被檢件中液體蒸發后通過質量流量計的氣體質量流量，通過測出的氣體質量流量計算測試蒸發率和靜態蒸發率，試驗裝罝原理圖見圖 2。

3.3 當被檢件有效容積不大于 5m3 時，允許采用稱重法測量，采用稱重法測量時，被檢件充至額定的充裝量后，將被檢件罝于衡器上，通過衡器測量真空絕熱深冷設備中深冷液體蒸發的質最，利用稱重測量的蒸發量計算測試蒸發率和靜態蒸發率。

1——被檢件；2——放空管閥；3——升溫器；4——溫度計；5——氣體質量流量計。

圖 2 氣體質量流量計法試驗裝置原理圖

4、試驗裝罝、設備和儀器

試驗裝置、設備和儀器要求應符合相關規定，且還應滿足以下要求：

a）當流量計的量程小于等于 5 L/min時，精度需達到 0.5%；當量程大于 5 L/min時，精度需達到 1.0%；

b）流量計的額定流量應與被檢件蒸發的氣體流量相適應；

c）應有環境溫度、環境壓力及流量計進口溫度和壓力測量裝置；

d）稱重法使用的衡器最大稱量應在被檢件滿載質量的 1.2?2.0 倍之間，其精度應滿足下列要求：

——衡器最大稱量為 5T≤t＜10T 時，其允許偏差不超過 1 kg；

——衡器最大稱量為 3T≤t＜5T 時，其允許偏差不超過 0.5 kg；

——衡器最大稱量為 1T≤t＜3T 時，其允許偏差不超過 0.2 kg；

——衡器最大稱量為 t＜1T 時，其允許偏差不超過 0.1 kg。

5、試驗條件與試驗準備

試驗條件與試驗準備應符合相關規定。

6、試驗步驟

6.1 流量計法

a）—般采用液氮作為試驗介質。

b）測量時深冷液體充滿率應為額定充滿率。

c）充液結束后應至少靜罝 48 h。靜置期間應打開真空絕熱深冷設備的放空閥。

d）當內膽表壓力接近為零時放空管路中接入流量計。流量計接入后除了放空閥打開外，其他被檢件的閥門均處于關閉狀態。

e）蒸發氣體的流量穩定后，且應不大于 1h 的時間間隔采集、記錄流量計示值、環境溫度、大氣壓力、流量計入口溫度和壓力，且記錄數據的時間應為 24h。

f）計算被檢件靜態蒸發率，并應與此前 24h 的靜態蒸發率對比。當靜態蒸發率的變化范圍小于 5% 時，則記錄的數據有效；當靜態蒸發率的變化范圍大于 5% 時，允許重新記錄數據一次，重新記錄時間應不少于為 24h，且該數據為最終記錄數據。

6.2 稱重法

a）除特殊要求外，測試介質應為液氮。

b）測量時深冷液體充滿率應為額定充滿率。

c）充液結束后應靜置 48h 開始記錄數據。靜置期間應打開真空絕熱深冷設備的放空閥。

d）當內膽表壓力接近為零時，除了放空閥打開外，其他被檢件的閥門均處于關閉狀態，同時記錄稱量衡器上的初始數據。

e）記錄時間間隔為 24h 和 48h 時的稱量衡器上的數據。
