今天給大家帶來的分享是關于礦用液壓齒輪泵的排量驗證試驗及效率試驗內容和方法、要求。

1、排量驗證試驗內容和方法、要求。

1.1 試驗內容和方法：在空載壓力下，測量 20%~50% 額定轉速范圍內任意設定轉速和額定轉速時的排量。

1.2 試驗要求：額定轉速下的空載排量應在公稱排量的 95%~110% 范圍內。兩種轉速下的空載排量差值不得超過 1%。

2、效率試驗內容和方法、要求。

2.1 試驗內容和方法：

a）在額定轉速至最低轉速范圍內的五個等分轉速下（含額定轉速和最低轉速），分別測量空載壓力至額定壓力范圍內至少六個等分壓力點（含空載壓力點和額定壓力點）與效率有關的各組數據；

b）在額定轉速下，進口油溫為 20~35℃ 和 70~80℃ 時，分別測量空載壓力至額定壓力范圍內至少六個等分壓力點（含空載壓力點和額定壓力點）與效率有關的各組數據。

2.2 試驗要求：

a）繪制等效率特性曲線，見圖 1、圖 2；

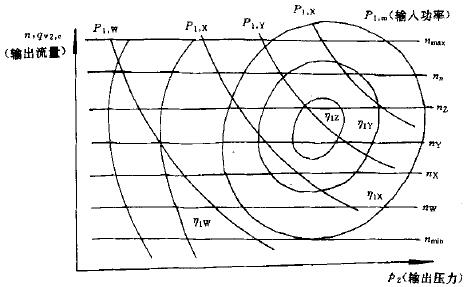

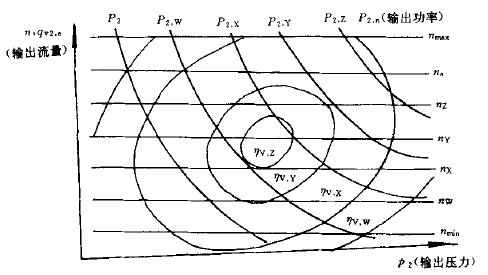

圖 1 容積效率等效率曲線	圖 2 總效率等效率曲線

b）繪制 50℃ 油溫下，不同壓力時的功率、流量、效率隨轉速變化的曲線，見圖 3；

圖 3 功率、流量、效率隨轉速變化曲線	圖 4 功率、流量、效率隨壓力變化曲線

c）繪制 20~35℃，50、70℃~80℃ 油溫下功率、流量、效率隨壓力變化的曲線，見圖 4。

以上就是今天的分享！如果您對液壓齒輪泵的相關性能試驗裝置感興趣，歡迎與我們聯系！
