今天給大家帶來的分享是：關于加氫槍及連接裝置循環壽命試驗的相關試驗要求及方法

一、加氫槍及連接裝置循環壽命試驗的要求

1、加氫槍一一加氫槍應能承受 100 000 次循環。 試驗后，加氫槍應符合 1.1 和 1.2 的要求。 加氫槍鎖定裝置應在正常拆卸壓力下進行檢查以確保它正確地應用于加氫槍上。

1.1 氣密性：按規定的方法進行氣密性試驗，未連接的加氫槍的泄漏速度在 20℃、101 MPa 環境下應小于 20 cm3/h。 連接裝置在20℃、101 MPa 環境下的泄漏速度應小于 20 cm3/h。 連接到加氫口后，其氫氣 、泄漏速度在 20℃、101 MPa 環境下小于 20 cm3/h。

1.2 液靜壓強度：按規定的方法進行試驗，液靜壓強度試驗是最終的試驗，在該試驗之后不應將樣品用于其他任何試驗。

未連接的加氫槍、加氧口及已連接的加氫槍、加氫口在進行下列試驗時不能出現泄漏。

2、連接裝置 加氫槍和加氫口的連接裝置應能承受最高氣流工況 。 試驗完成后，加氫槍或加 氫口應滿足 1.1 中的要求。

二、加氫槍循環壽命試驗的方法：

加氫槍應能承受 100 000次循環。 其中，操作循環的規定為：

a）對于 A 型和 B 型加氫槍

a.1 正確地將加氫槍連接到試驗設備上；

a.2 操作閥門，先加壓然后放氣，

a.3 卸下加氫槍。在拆卸時，試驗設備應相對加氫槍隨機旋轉或以一定角度遞增模式旋轉。

b）對于 C 型加氫槍

b.1 正確將加氫槍連接到試驗設備上；

b.2 用泄漏試驗氣體將連接裝置加壓至設計壓力；

b.3 將連接裝置減壓；

b.4 卸下加氫槍。在拆卸時，試驗設備應相對加氫槍隨機旋轉或以一定角度遞增模式旋轉。

試驗后，加氫槍應符合 1.1 和 1.2 的要求．加氫槍鎖定裝置應在正常拆卸壓力下進行檢查以確保它正確地應用于加氫槍上。

應在每 15 000 次循環間隔時替換試驗裝置。 試驗裝置應從表 1 中選擇。 由于循環使用試驗加氫

槍而造成的試驗裝置磨損不能超過在圖1和圖2中注明的磨損程度，同時應符合 1.1 的要求。此外，完成循環數后．再用圖 1 和圖 2 所示的模擬磨損試驗裝置進行試驗時，試驗加氫槍應符合 1.1 和 1.2 的要求。

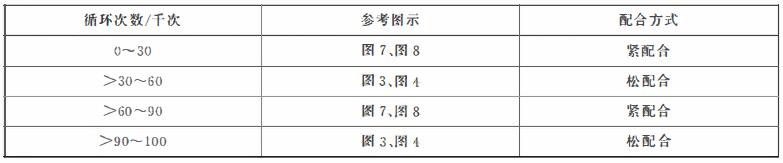

表 1 用于加氫槍壽命試驗的裝置選擇

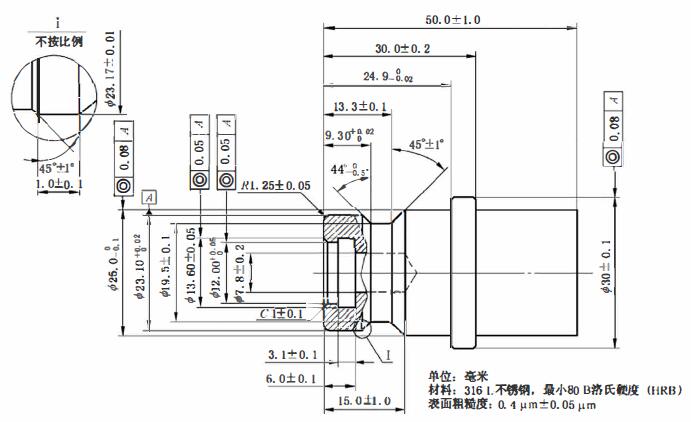

圖 1 25MPa 磨損模式試驗設備

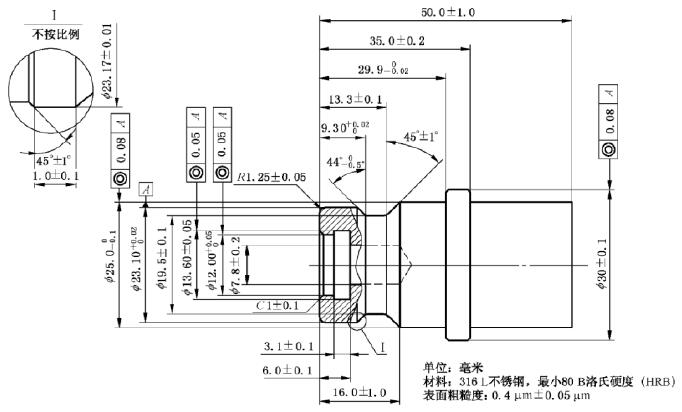

圖 2 35MPa 磨損模式試驗設備

三、連接裝置循環壽命試驗的方法：

加氫槍和加氫口的連接接置應能承受最高氣流工況。

將加氫槍或加氧口試驗裝置連接到設備上，加氫口的出口與大氣相通，加氫槍的進氣口應連接泄漏 試驗氣體的氣源供氣系統。

每個加氫槍和加氫口應循環使用 30 次，每個循環應開始于工作壓力（相當于最高氣流工況），一個循環為 2 s，在每個循環末期。氣源壓力不能低于工作壓力的80%。 試驗期間氣源系統不能限制流量。

試驗完成后，加氫槍或加氫口應滿足 1.1 的要求。
